烟气流量计是靶式流量计原理，保证CK1系列流量计的耐用性、实用性，使用寿命长等特点，同时使CK1系列烟气流量计测量精度高，稳定性好的优势。

1、结构

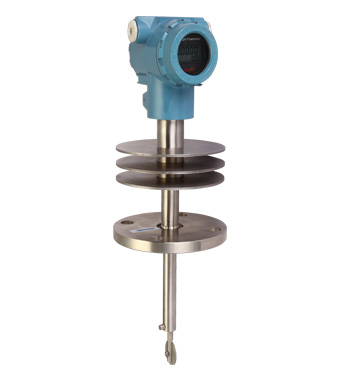

 CK1系列电容式靶式流量计主要由测量管（外壳）、新型电容力传感器、阻流件、积算显示和输出部分组成。

2、工作原理

 当介质在测量管中流动时，因其自身的动能通过阻流件（靶）时而产生的压差，并对阻流件有一作用力，其作用力的大小与介质流速的平方成正比，其数学方式表达如下：

F=CdAρ·V2/2

式中：F ——阻流件所受的作用力（kg）

      Cd——物体阻力系数

      A ——阻流件对测量管轴向投影面积(mm2)

      ρ ——工况下介质密度（kg/m3）

      v ——介质在测量管中的平均流速(m/s)

阻流件(靶)接受的作用力F，经刚性连接的传递件（测杆）传至电容力传感器，电容力传感器产生电压信号输出：

V=KF

式中：

     V——电容力传感器输出的电压（mV），  K——比例常数，  F——阻流件（靶）所受的作用力（kg）

 由此，此电压信号经前置放大、AD转换及计算机处理后，即可得到相应的瞬时流量和累积总量。

3、产品特点

·整台仪表结构坚固无可动部件，拆卸方便；

·可选用多种防腐及耐高低温材质（如哈氏合金，钛等）；

·整机可做成全密封无死角（焊接形式），无任何泄漏点，可耐42MPa高压；

·压力损失小，仅为标准孔板的1/2△P左右；

·抗干扰，抗杂质能力特强；

·仪表内设自检程序，故障现象一目了然；

·传感器不与被测介质接触,不存在零部件磨损,使用安全可靠；

·可就地采用干式标定方法，即采用砝码挂重法。单键操作可完成标定；

·具有多种安装方式供选择，如选择在线插入式，安装费用低；

·具有一体化温度、压力补偿，直接输出质量或标方；

·具有可选小信号切除、非线性修正、滤波时间可选择；

·能准确测量各种常温、高温500度、低温-200度工况下的气体、液体流量；

·计量准确，精度可达到0.2%；

·重复性好，一般为0.05%～0.08%，测量快速；

·可根据实际需要更换阻流件（靶片）而改变量程；

·低功耗电池现场显示，能在线直读示值，显示屏可同时读取瞬时和累积流量及百分比棒图；

·安装简单方便，极易维护；

·多种输出形式，能远传各种参数；

·抗震动性强，一定范围内可测脉动流。
