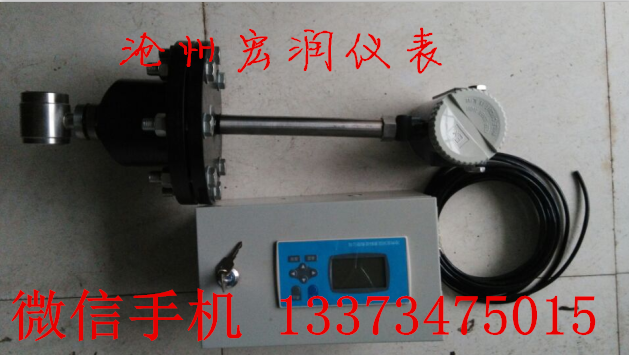

分体式涡街流量计型号为: LUGBF,是应卡门涡街原理设计和制造一种新型的涡街流量计。由于其在结构上采用了将流量的检测部件与信号的处理电路相分离的方式，故其在计量高温介质时有明显的优势。该流量计可用于对气体、液体和蒸汽的计量.分体式涡街流量计在高温介质，尤其蒸汽测量中能够保证仪表电路部分在正常温度工作。分体式涡街流量计避免了因传感器信号线在支撑部件内加长产生的各种杂扰信号对仪表计量的影响。分体式涡街流量计省略了表体的散热部分。
分体式涡街流量计主要技术参数：
分体距离可至：20米；
量程比： 10：1；
使用仪表类型：DN15～DN300系列口径气体、液体、蒸汽用涡街流量计；
配表校验线性度误差： ≤±1%； 配表校验重复性误差： ≤±0.33%。
分体式涡街流量计输出的脉冲频率信号不受流体物性和组分变化的影响，即仪表系数在一定雷诺数范围内仅与旋涡发生体及管道的形状尺寸等有关。但是作为流量计在物料平衡及能源计量中需检测质量流量，这时流量计的输出信号应同时监测体积流量和流体密度，流体物性和组分对流量计量还是有直接影响的。分体式涡街流量计便是依据卡门旋涡原理进行封闭管道流体流量测量的新型流量计。因其具有良好的介质适应能力，无需温度压力补偿即可直接测量蒸汽、空气、气体、水、液体的工况体积流量，配备温度、压力传感器可测量标况体积流量和质量流量，是节流式流量计的理想替代产品。
产品选型表:正确的选用涡街流量计是保证用好涡街流量计的前提条件，需要考虑的重要因素：通经（DN）、安装方式、介质温度、输出信号、介质种类。
|
型号
|
说明
|
|
JTLUGB
|
标准涡街流量计
|
|
安装方式
|
2
|
法兰卡装式
|
|
3
|
法兰连接式
|
|
4
|
管道对焊式
|
|
5
|
螺纹连接式
|
|
6
|
卡箍连接式
|
|
7
|
固定插入式
|
|
8
|
球阀插入式
|
|
测量介质
|
2
|
液体
|
|
3
|
气体
|
|
4
|
蒸汽
|
|
公称通径
|
-X
|
流量计公称通径用2-4位阿拉伯数字表示
例如：DN200用200表示
|
|
输出信号
|
-2
|
脉冲频率信号无显示
|
|
-3
|
脉冲频率信号带显示
|
|
-4
|
电池供电带显示
|
|
-5
|
两线制4～20mA信号无显示
|
|
-6
|
两线制4～20mA信号带显示
|
|
-7
|
两线制4～20mA信号带hart通讯
|
|
-8
|
三线制4～20mA信号带显示
|
|
-9
|
三线制4～20mA信号带RS485通讯
|
|
温度规格
|
2
|
-50～50℃（仅电容式）
|
|
3
|
-20～50℃
|
|
4
|
50～250℃
|
|
5
|
50～320℃
|
|
6
|
50～500℃（仅电容式）
|
|
压力规格
|
2
|
1.6MPa
|
|
3
|
2.5MPa
|
|
4
|
4.0MPa
|
|
5
|
更高压力（最高32MPa）
|
|
补偿类型
|
-P
|
一体化压力补偿
|
|
-T
|
一体化温度补偿
|
|
-PT
|
一体化温压补偿
|
|
特殊类型
|
F
|
分体式
|
|
Q
|
潜水型
|
|
S
|
缩径型
|
|
N
|
耐腐蚀型
|
|
G
|
隔爆型
|
|
B
|
本案****型
|
