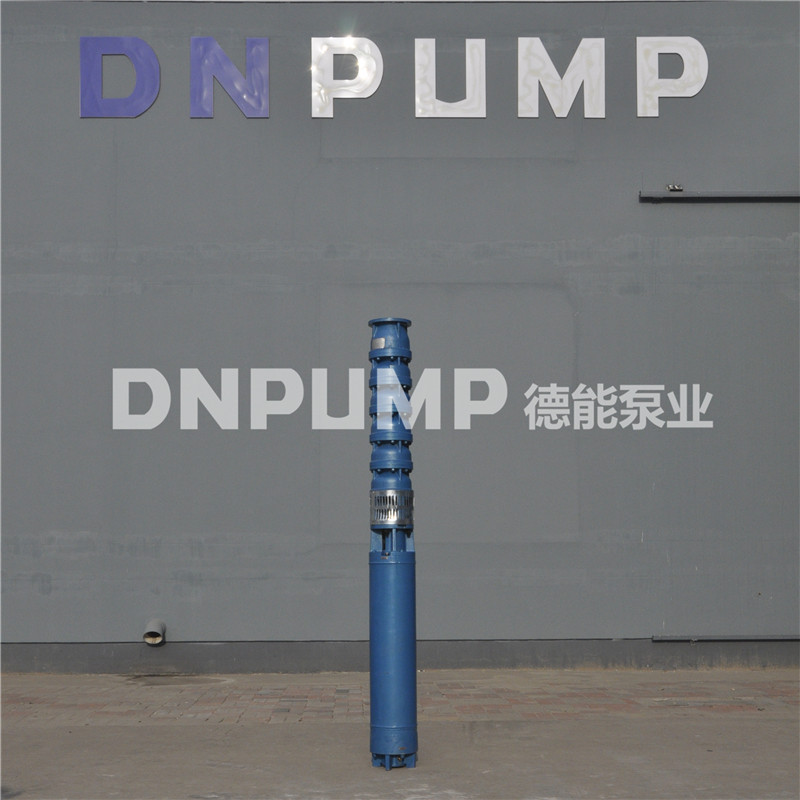

​QJ深井泵/农田灌溉井用潜水电泵/多级深水潜水泵

一、产品的用途与特点：

QJ型井用潜水电泵是电机与水泵直联一体潜入水中工作的提水机具，它适用于从深井提取地下水、也可用于河流、水库、水渠等提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。

德能系列井用潜水泵特点如下：

（1）单级扬程高，单级泵壳高度矮，缩短了整机的高度增加了运行的稳定性。

（2）泵轴的直径远大于国标直径，为提取超级深井的地下水源增加了安全系数。

（3）铸件采用HT200 超级深井泵壳采用球墨或铸钢来提高泵壳的承压系数。

（4）逆止阀采用独特的设计，从根本上避免了停泵时回水水锤对机组的冲击。

（5）轴向力小增加了电机的使用寿命，提高了机组效率。

二、使用条件：

QJ型井用潜水泵可在下列条件下连续运行使用：

1.额定频率为50HZ，额定电压为380±5%V的三相交流电源。

2.水泵进水口必须在动水位1米位以下，但潜水深度不得超过静水位以下70米，电机下端距井底水深最少在1米以上。

3.水温一般不得高于20℃.

4.水质要求：（1）水中含砂量不大于0.01%（重量比）；

            （2）PH值在6.5~8.5范围；

            （3）氯离子含量不大于400毫克/升。

5.要求井正值，井壁光滑，不得有井管错开。

三、QJ型井用潜水泵型号说明：

技术参数：

适应井径：100mm-500mm

流  量：3m3/h-600m3/h

扬  程：6m-800m

功  率：3kw-450kw

为了扩大使用范围.满足用户使用要求.我公司以QJ型泵为基础.开发了多种安装方式.供地面使用.比如：斜拉式潜水电泵.卧式潜水电泵.浮筒式潜水电泵.以满足用户需要。

四.结构说明：

QJ系列潜水电泵整个机组由泵工作部分.潜水电机.管路部分（包括扬水管.泵座等）以及电缆.闸阀.控制柜等组成。

1.泵工作部分是机组的核心.由叶轮.导流壳.泵轴.轴承.进水节.逆止阀等零部件组成。

2.潜水电机是泵机组的动力源.由定子.转子.导轴承.止推轴承.底座.密封装置.连接架.等构成.用联轴器与泵联接.潜入水中工作。

五、使用及注意事项：

1.井用潜水泵应使用在含砂量低于0.01%的清水源，泵房内设预润水箱，容量应满足一次启动所预润水量。

2.新装或经过大修的深井泵，应调整泵壳与叶轮的间隙，叶轮在运转中不得与壳体摩擦。

3.深井泵在运转前应将清水通入轴与轴承的壳体内进行预润。

4.深井泵启动前，检查项目应符合下列要求：

1）底座基础螺栓已紧固；

2）轴向间隙符合要求，调节螺栓的保险螺母已装好；

3）填料压盖已旋紧并经过润滑；

4）电动机轴承已润滑；

5）用手旋转电动机转子和止退机构均灵活有效。

5.深井泵不得在无水情况下空转。水泵的一、二级叶轮应浸入水位1m以下。运转中应经常观察井中水位的变化情况。

6.运转中，当发现基础周围有较大振动时，应检查水泵的轴承或电动机填料处磨损情况；当磨损过多而漏水时，应更换新件。

7.已吸、排过含有泥砂的深井泵，在停泵前，应用清水冲洗干净。

8.停泵前，应先关闭出水阀，切断电源，锁好开关箱。冬季停用时，应放净泵中积水。
