水温水位智能化恒温控制器
DWYK水温水位控制仪，水位监测仪器，水温监测仪器，生活热水制备装置,温度自动控制系统
一、概述：

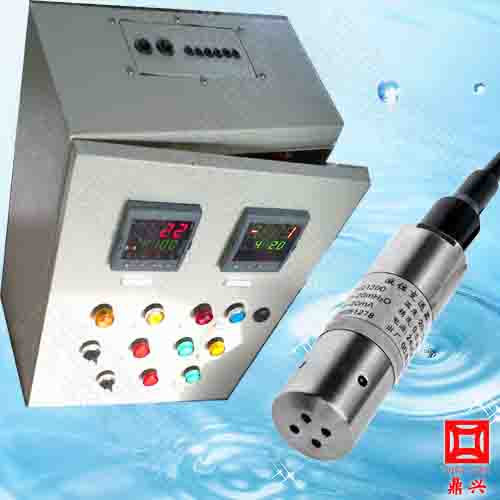

水温水位智能控制器是本公司技术人员根据用户的实际需要，开发的一种新型控制装置，它是由恒温智能控制仪和液位智能控制仪两者组合而成，兼备了两者的优点，使水温及水位得到显示与控制，节水、节能，进一步增加了系统的安全性，在热媒不需回收的热水制备系统中，采用旋转式消声加热器为核心设备，配以水温水位控制器，不失为一种较为合理的选择。
二、型号编制：DWYK
三、结构及工作原理
1、结构：
水温水位控制器由温控器部分与水位控制部分组成，与其配套的还有电动阀前的减压装置，及用于加热的旋转式消声加热器。
2、原理：
容器内的水位传感器，将感受到的水位信号传送到控制器，控制器内的计算机将实测的水位信号与设定信号进行比较，得出偏差，然后根据偏差的性质，向给水电动阀发出“开”“关”的指令，保证容器达到设定水位。进水程序完成后，温控部份的计算机向供给热媒的电动阀发出“开”的指令，于是系统开始对容器内的水进行加热。到设定温度时。控制器才发出关阀的命令、切断热源，系统进入保温状态。程序编制过程中，确保系统在没有达到安全水位的情况下，控制热源的电动调节阀不开阀，从而避免了热量的损失与事故的发生。
3、特点：
1、节水 、节能，使制备热水的成本大为降低。
2、编制较为科学的控制程序，保证了系统的安全。
3、数字显示直观明了，操作简单方便。
四、使用范例
（一）用于生活热水的制备
1、水温水位智能控制箱 5、温度传感器 9、蒸汽减压阀
2、给水电动阀 6、旋转式消声加热器 10、过滤器
3、闸阀 7、止回阀 11、压力表
4、水位传感器 8、供汽电动阀 12、截止阀
注意点：
1、在加热器前端须装止回阀，以防止停汽时，产生虹吸现象，使水箱中的热水倒流至蒸汽管道。
2、当蒸汽压力 ≥ 3Kg时，电动阀前须装减压阀，方可保证其它用汽单位有足够的蒸汽供给。
（二）用于集中供热的循环系统中
1 、水温水位智能控制箱 2 、给水电动阀 3 、闸阀 4 、软水器 5 、软水箱
6 、过滤器 7 、循环水泵 8 、膨胀水箱 9 、压力表 10 、碟阀
11 、板式换热器 12 、供汽电动阀 13 、截止阀 14 、暖气片
15 、温度传感器 16 、水位传感器 17 、止回阀 18 、补水泵
在集中供热的循环系统中，通过控制安装在市网供热末端的电动调节阀开度，来调节流入热交换器内的热媒流量，使采暖水的温度得到控制。安装在软水箱内的水位传感器把即时水位信号传到智能控制器，控制器将该信号与设定信号进行比较得出偏差，根据差值的大小及性质向补水泵发出开启的指令，保证循环系统内水的损失得到及时准确的补给。
五、订货须知：
1、订货时请注明电动调节阀型号、公称通径、材质、耐压值、介质温度、反馈信号种类。
2、说明采用的水位控制仪种类：控制的范围，所控制水泵的功率、控制回路电压。
3、控制热交换器的种类，蒸汽（高温水）入口与热水出口的公称通径大小。
