产品型号：J641F46,FEP (F46)，PCTEF (F3)，RPP，PVC，PTFE(F4)，PVDF(F2)，PO

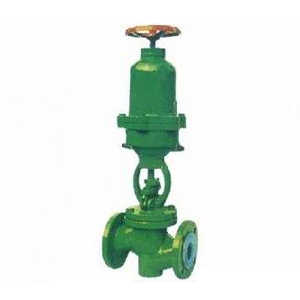

产品名称：气动衬氟截止阀
产品口径：DN15-350
产品简介：制造标准：中国GB,化工标准HG,机械部JB,
美标ANSI,API,日本JIS,JPI,德标DIN,英标BS生产。
阀体材质：不锈钢,钛合金钢,铬钼钢,低温钢,锻钢,
铜,铸铁,铸钢,碳钢,WCB,WC6,WC9,20#,25#,A105,
F11,F22,304,304L,316,316L等。
工作压力1.0Mpa-50.0Mp,个别产品可耐到100.0Mp。
工作温度：-196℃-650℃,个别产品可耐到1200℃
连接方式：卡箍,卡套,承插焊,对焊,焊接,
法兰,外螺纹,内螺纹。
驱动方式：电动,液动,气动,手动。
聚全氟乙烯 FEP (F46)
适用介质：
任何有机溶剂或试剂，稀或浓无 机 酸，碱，酮，芳烃，氯化烃等。
使用温度：
-85~150
特点：力学，电性能和化学稳定性基本与F4相同，但突出优点是动击韧性
高，有极好的耐候性和辐射性。
聚三氟乙烯 PCTEF (F3)
适用介质：
各种有机溶剂，无机腐蚀液(氧化性酸类)
使用温度：-195~120
特点：耐热性，电性能和化学稳定性仅次于F4，机械强度，蠕变性能，硬度比F4好些
聚丙烯： RPP
适用介质：无机盐类的水溶液，无 机 酸类，碱类的稀或浓溶液。
使用温度：-14~80
特点：最轻的塑料之一，其屈服，拉伸和压缩强度，硬度均优于低压聚乙烯，有很突出的刚性，耐热性好，易成型，优廉。改性后动击性，流动性，弯曲弹性。
聚氯乙烯: 硬质)PVC
适用介质：耐水，浓碱，非氧化性酸，链烃，油和臭氧等。
使用温度：0-55
特点：机械强度较高，化学稳定性及介电性能优良，耐油性和抗老性也较好，易熔接
及粘合，价格较低。
聚四氯乙烯 PTFE(F4)
使用介质：强酸，强碱，强氧化剂等。
使用温度：-200~180
特点：具有优异的化学稳定性，有很高的耐热性，耐寒性，磨擦系数很低，是极好的 自润滑材料，但机械性能较低，流动性差，热膨胀大。
聚偏氯乙烯 PVDF(F2)
使用介质：耐大多数化学药品和溶剂，
使用温度：-70~100
特点：拉绅强度与压缩强度比F4好，耐弯折，耐候，耐辐射。耐光和老化等，最大特 点是韧性好，易成型。
聚烯烃：PO
适用介质： 各种浓度的酸碱盐及某些有机溶剂。
使用温度：-58~80
特点：是目前世界最理想的防腐材料，已广泛用于旋转成型的大型设备和管道件内衬。
J641F46气动衬氟截止阀基本结构
阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。
设计规范
遵循GB/T 12233，GB/T12235，ANSI B 16.34标准
J641F46气动衬氟截止阀驱动方式
手动、蜗轮转动、气动(常开或常闭)、电动
塑料衬里J41型直通式、J45型直溜式、J44型角式截止阀、具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短(一般为公称通经1/4)等优点。被广泛应用在石油、化工等管路系统中做截断介质用，但塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。
J641F46气动衬氟截止阀主要零部件材料表
|
序号
|
零件名称
|
灰铸铁
|
铸钢
|
不锈耐酸铸钢
|
超低碳不锈耐酸铸钢
|
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
|
1
|
阀体/阀盖
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
球体/阀杆
|
25
|
2Cr13
|
1Cr18Ni9
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|
3
|
衬里/阀座
|
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
|
|
4
|
填料压盖
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
5
|
填料
|
PTFE(F4)
|
PTFE(F4)
|
PTFE(F4)
|
|
6
|
活节螺栓
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
|
7
|
阀杆螺母
|
ZCuAl10Fe3
|
ZCuAl10Fe3
|
ZCuAl10Fe3
|
|
8
|
紧固螺栓
|
35
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
|
9
|
螺母
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
|
10
|
手柄
|
WCB
|
WCB
|
WCB
|
J641F46气动衬氟截止阀主要外形和连接尺寸
|
公称通经
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
|
DN(mm)
|
NPS(inch)
|
PN1.0MPa
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
4-φ18
|
|
100
|
4
|
350
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
|
150
|
6
|
480
|
280
|
240
|
210
|
3
|
24
|
8-φ23
|
|
200
|
8
|
495
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
|
250
|
10
|
622
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
|
300
|
12
|
698
|
440
|
400
|
368
|
4
|
28
|
12-φ23
|
|
350
|
14
|
787
|
500
|
460
|
428
|
4
|
30
|
16-φ23
|
|
PN1.6MPa
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
|
100
|
4
|
350
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
|
150
|
6
|
480
|
280
|
240
|
210
|
3
|
28
|
8-φ23
|
|
200
|
8
|
495
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
|
250
|
10
|
622
|
405
|
355
|
320
|
3
|
32
|
12-φ25
|
|
300
|
12
|
698
|
460
|
410
|
375
|
4
|
34
|
12-φ25
|
|
PN2.5MPa
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
16
|
4-φ14
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
22
|
8-φ18
|
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
|
100
|
4
|
350
|
230
|
190
|
160
|
3
|
24
|
8-φ23
|
|
125
|
5
|
400
|
270
|
220
|
188
|
3
|
28
|
8-φ25
|
|
150
|
6
|
480
|
300
|
250
|
218
|
3
|
30
|
8-φ25
|
