 供应信息-丹佛斯供液电动阀型号ICM25-32-40-ICM65-100系列

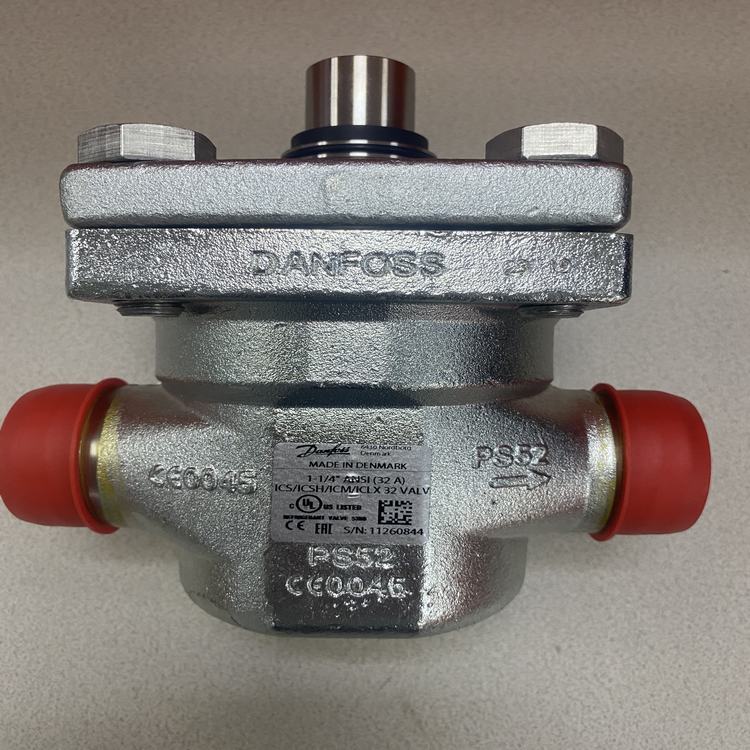

丹佛斯供液电动阀型号ICM25-32-40-ICM65-100系列

丹佛斯供液电动阀型号ICM25-32-40-ICM65-100系列
价格说明: 7688元/台
在线询盘

最小起订: 1台 联系电话: 18977949400
所在地区: 广西 北海市 发布时间: 2020年5月25日
供货能力: 113台 有效时间: 2021年5月25日


丹佛斯供液电动阀型号ICM25-32-40-ICM65-100系列

丹佛斯供液电动阀型号ICM25-32-40-ICM65-100系列的安装说明

ICM电动阀与ICAD驱动器应安装在水平管路上,ICAD驱动器安装方向朝上(图1)。ICM阀门顶盖可以旋转490°方向安装而不影响阀门功能。驱动器在紧固4个螺栓前可以任意角度安装固定(图5,位置13)。ICM电动阀必须按照阀体上箭头指示的流动方向安装。在ICM电动阀的安装过程中,必须注意防止制冷剂的溢出以及异物在安装过程中进入阀体。ICM电动阀的设计可以承受很高的内部压力。尽管如此,管路系统的设计也必须避免有存液弯,防止系统出现因热膨胀导致的过高压力而损坏管路。管路的设计应考虑对系统中出现瞬时液击现象的有效防护。严禁ICM电动阀在系统安装时将出口不加保护直接向大气开放,这可能导致严重的事故。如果一定需要安装在没有管路的阀门出口位置,请将阀门出口用管路和系统连接,或用焊接盲板将阀门出口封死以保证系统安全。

焊接(图3
焊接前,需先将顶盖以及功能模块移除,以防止O型圈和特氟龙阀板在焊接过程中受损,同时也可以避免焊渣进入功能模块。
注意:
焊接前,必须先将顶盖卸下,功能模块取出(如图3所示)。特别对于ICM 20,必须在焊接前将阀座(图5中位置15)取下,否则阀座容易在焊接过程中损坏。请使用12 mm (2 Nm) 的六角扳手进行紧固。ICSICM阀体内部表面和焊接点处都采用了抗腐蚀处理工艺。为了维护抗腐蚀的有效性,务必确保阀体在焊接或铜焊过程前已移除。如果功能模块拆卸后要放置一段时间,请确保其在拆卸后装入聚乙烯袋中或在其表面进行防锈处理(如冷冻机油或防锈油)。焊接过程中,需要保证焊料和焊接方法适用于阀体的材质,选择合适的焊料和正确的焊接方法。焊接后阀体内需要认真清理,确保安装前焊渣已清理干净。为避免焊渣及污垢进入阀体和功能模块。装配完成后请一定确保ICM电动阀内部不受外部附加应力。
手动操作
ICAD驱动器取出后,可通过手动电磁耦合开启装置旋转阀杆,控制ICM电动阀的启闭。此开启装置可作为备件选用(图6),选型代码为:
ICM 20 - ICM 32
027H0180
ICM 40 - ICM 65
027H0181

即使当ICAD驱动器通电连接在ICM电动阀上,依然可手动操作ICM电动阀。如果驱动器连接了电缆线,可以通过驱动器内置的手动功能来启闭阀门,每步间隔1%,意味着100步阀门达到全开。具体的说明请参阅ICAD驱动器安装指导里的手动功能章节。
保温
ICM+ICAD本身而言,并不需要对其进行保温处理。也可以针对系统能耗的管理进行相应的保温处理。
表面处理和标识

阀门已经在工厂进行了镀锌铬防锈处理。如果需要做进一步防腐蚀保护,可以为阀门进行喷漆处理。
注意:
必须保护电磁耦合。阀门的精确标识位于阀门端盖的信息识别(ID)牌上。焊接后,阀体焊接处必须涂上一种合适的保护涂层来防止外表面腐蚀。建议在重新喷漆时,做好对信息识别(ID)牌的保护。
装配
阀门安装之前清理阀体里的焊渣及污垢,并检查阀芯已经彻底的朝着阀盖方向完全打开。可以使用手动开启工具旋转顶盖上部来实现(图6)。在O型圈上使用冷冻油可以使其比较容易地插入到阀体。
紧固
使用力矩扳手紧固端盖或功能模块,紧固扭矩如(图7)所示。

丹佛斯供液电动阀型号ICM25-32-40-ICM65-100系列的维修方法

服务
由于维护的间隔与运行情况有关,例如阀门的使用频率,有多少异物进入了系统,所以很难给出一个准确的阀门维护时间表。ICM电动阀拆卸方便,便于维修。所有的部件可以通过更换功能模块来实现。注意请不要在ICM电动阀带压情况下打开阀门,在拆卸顶盖之前,可以使用手动开启装置(图6)打开阀门平衡内部压力。如果特氟龙垫片(图4,位置19)已损坏,请务必更换备件。
阀门分解(图2
请不要在ICM电动阀带压情况下取出功能模块。
1)取出顶盖上的4根螺栓,扭转顶盖任何一个方向大约45度。
2)插入两把螺丝刀到端盖和阀体之间的缝隙。
3)向上撬动螺丝刀,取出功能模块及O型圈。
更换功能模块功能模块很容易更换。取出现有功能模块(图2:1)取出顶盖上的4根螺栓,扭转顶盖任何一个方向大约45度。
2)插入两把螺丝刀到端盖和阀体之间的缝隙。
3)向上撬动螺丝刀,取出功能模块。
取出现有功能模块。
给新功能模块上的O型圈抹少量冷冻油。
绝对不能给ICM电动阀阀杆涂抹油脂或润滑油(图.4)。如若阀座已卸下,ICM顶部仍需与其接触。固定在插件内的两个六角固定螺丝不能用于精确校准紧固。请使用丹佛斯原厂的配件(填料函、O型圈和垫片)进行更换。更换备件请提前确不能用来测量和加工。
