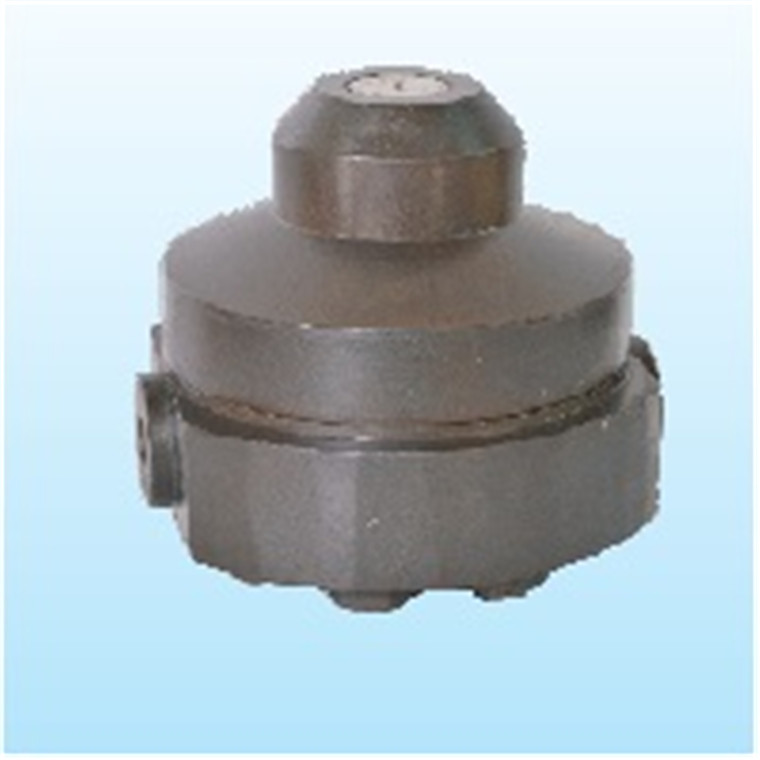

工作原理： 该阀根据阀腔温度的变化造成感温双金属片的变形，从而驱使阀芯作往复移位启闭阀座孔，达到阻汽排水。
性能/优点：
1、阀芯、阀座密封面材质采用钴铬钨合金加工制造。
2、密封方式采用半圆球面结构，并经配研，密封性好，使用寿命长。
3、热敏感双金属采用进口材料，灵敏度高，坚固耐用。
4、阀前始终有凝结水，形成水封，无新鲜蒸汽泄漏。
5、根据工况要求，可调整排水温度（仅限于温调型）。
6、排空气性能好，抗水击。
7、可任意角度安装（阀帽朝下除外）。
使用和保养：
1、该阀正确安装和维护是安全和正常运行的唯一保证。
2、应确认阀体的材料、压力和温度的最大值能否满足工况所需。
3、在安装前必须清洗管路，除去杂物。
4、双金属蒸汽片式疏水阀的安装位置应尽可能靠近加热设备，阀前管道应有1-2米不必保温。
5、该阀应安装在管道的最低点，流向与阀体上标注的方向一致。
6、正确安装后，再缓慢开启疏水阀前的阀门，使其逐渐升温至正常状态。
选型主要依据：
1、凝结水负荷（排液量）kg/h
2、最高的工作压力MPa
3、工作压差MPa
4、阀体材料和公称压力
5、连接方式及尺寸
6、应用场合和蒸汽类型
*凝结水负荷的选用倍率一般为1.5-2之间
独特点：
星形双金属片式蒸汽疏水阀和菱形双金属片式蒸汽疏水阀，采用较先进的倒密封结构，起止回作用，可防止液体倒流。双金属片受热后，长、中、短边依次进入工作状态，总体特性线与饱和蒸汽特性曲线相一致，适应性好，不需多次调节。
用途：
该阀适用于蒸汽主管线和过热蒸汽管线，能自动排除凝结水，并可根据工况要求调整凝结水的排放温度，节能效果好。是中高压蒸汽主管线和过热蒸汽工况的理想疏水阀。
双金属片式蒸汽疏水阀型号说明：
1、双金属片的形状为圆形的，称为圆板形双金属片式蒸汽疏水阀，代号以TB开头，或按《阀门型号编制方法》为CS_7开头：
2、双金属片的形状为星形的，称为星形双金属片式蒸汽疏水阀，代号以SM开头；
3、双金属片的形状为菱形的，称为菱形双金属片式蒸汽疏水阀，代号以YK开头。
|
