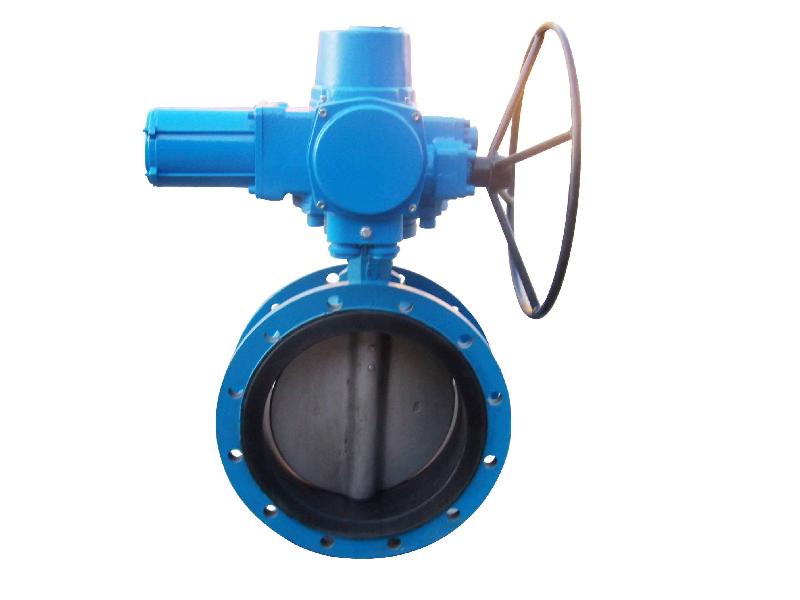

电动****蝶阀 (D943H/F,D973H/F)
一、电动****蝶阀产品概述：
电动****蝶阀是由高品质密封蝶阀和高精度电动执行器组成。电动****蝶阀的结构形式有：三偏心结构和单偏心结构，密封形式有：金属密封和软密封结构。电动****蝶阀接形式分为法兰式和对夹式两种。在温度低于150度以内可选用四氟密封蝶阀，高温工况可选用三偏心硬密封阀体。
二、电动****蝶阀产品特点
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
| 设计标准 |
GB/T2238-1989 |
|---|
| 法兰连接尺寸 |
GB/T9113.1-2000；GB/T9115.1-2000；JB78 |
| 结构长度 |
GB/T12221-1989 |
| 压力试验 |
GB/T13927-2000；JB/T9092-1999 |
| 输入信号 |
4～20mADCc 1-5VDC 220VAC开关接点信号 |
|---|
| 阀位输出信号 |
4～20mADC，负载电阻：≤500Ω |
| 分辨率 |
高于1/200 |
| 死区 |
0.4～1.2%可调 |
| 信号隔离 |
输入信号、输出信号、电源三隔离 |
| 故障状态 |
可设定为0-100%全行程任意位置 |
| 工作温度 |
-10～55℃ |
| 相对湿度 |
≤90%（不凝结） |
| 位置转换精度 |
±0.5% |
| 绝缘电阻 |
≥100MΩ(500VDC.) |
| 绝缘强度 |
2000VAC，1分钟（输入对输出对电源对地） |
| 采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点。 适用于动作频繁的调节回路，当接通持续率为25%时，每小时动作次数可达630-1200次。 |
五、电动****蝶阀主要零件材料：
| 零件名称 |
材料 |
|---|
| 阀体 |
球墨铸钢、铸钢、合金钢、不锈钢 |
| 蝶板 |
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
| 密封圈 |
各种橡胶、聚四氟、不锈钢 |
| 阀杆 |
2Cr13、不锈钢 |
| 填料 |
O型圈、柔性石墨 |
六、电动****蝶阀主要性能规范
| 公称通径DN(mm) |
DN50～1200 |
|---|
| 公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
| 试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
| 密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
| 低压气密试验 |
0.5～0.7 |
| 适用介质 |
空气、水、污水、蒸气、煤气、油品等 |
