产品编号：RZ-UHZ-DB

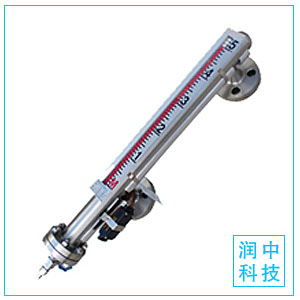

产品名称：RZ-UHZ-DB电伴热磁翻板液位计
产品类别： 磁翻板液位计
电伴热磁翻板液位计,防霜型磁翻板,夹套型液位计，适用于低温到高温，真空到高压等各种环境，是石油、化工等工业部门的理想液位测量产品。根据在容器中安装位置的不同，提供侧装和顶装两种形式。根据工作介质不同，提供不锈钢和ABS、PP-R工程塑料三种材质，其中ABS、PP-R材质适用于酸、碱等腐蚀性介质。 特点：以浮子为测量元件，磁钢驱动翻柱显示，无需能源。 配上下限开关输出，可实现远距报警，限位控制。 配变送器可实现液位远距指示，检测与控制。
主要技术指标：
安装形式内容 侧装式 顶装式 安装间距(测量范围) 不锈钢 500~5000(mm) 500~2500(mm) ABS、PP-R 500~4000(mm) 工作压力 0.6,1.6,2.5,4.0MPa 0.6,1.6,2.5MPa 介质密度 >0.6g/cm3 >0.76g/cm3 主体材料 1Cr18Ni9Ti、ABS、PP-R(工作压力0.6MPa) 介质温度 -40~100℃(ABS、PP-R：-40~80℃) 环境温度 -40~+70℃ 示值误差 ±10mm 介质粘侧装式夹套型磁翻板液位计为伴热系统，适用于防冻、保温及加热场合液位的测量，夹套型式有蒸汽夹套、水循环夹套、真空夹套、电夹套等等。可根据现场要求实现****型电伴热系统。
电伴热磁翻板液位计类型选择
蒸汽夹套和水循环夹套：是在液位计主体管外增加一层筒体，供蒸汽、循环水或导热油流通；
真空夹套：是在液位计主体管外增加一层真空筒体，以使被测量介质与外界隔热；
电夹套：是在液位计主体管外缠绕电伴热线圈，通电给介质加热；
用户可根据工程需要，配合远传变送器使用，可实现就地数字显示，以及输出4~20mA的标准远传电信号，以配合记录仪表，或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用，对液位监控报警或对进液出液设备进行控制。
适用于各类液体容器的液位、界位的测量和控制。清晰的指示出液位的高度,显示直观醒目,指示器与贮罐完全隔离,使用安全、设计合理、结构简单、安装方便可靠、性能稳定、使用寿命长、维修费用低、便于安装维护等优点。
磁翻板液位计 http://www.harzkj.com/cfbywj/
http://www.harzkj.com/cfbywj/2014/0819/20.html 磁翻板液位计
http://www.harzkj.com/cfbywj/2014/0819/23.html 磁翻柱液位计
http://www.harzkj.com/cfbywj/2014/0819/21.html 磁浮子液位计
http://www.harzkj.com/cfbywj/2014/0819/15.html 侧装式磁翻板液位计
http://www.harzkj.com/cfbywj/2014/0818/14.html 真空夹套磁翻板液位计
http://www.harzkj.com/cfbywj/2014/0818/12.html 蒸汽夹套型磁翻板液位计
http://www.harzkj.com/cfbywj/2014/0819/17.html 高温型磁翻板液位计
http://www.harzkj.com/cfbywj/2014/0809/3.html 顶装式磁翻板液位计
http://www.harzkj.com/cfbywj/2014/0818/10.html 带报警磁翻板液位计
http://www.harzkj.com/cfbywj/2014/0818/11.html 电伴热磁翻板液位计
http://www.harzkj.com/cfbywj/2014/0818/13.html 保温型磁翻板液位计
http://www.harzkj.com/cfbywj/2014/0819/16.html 防腐型磁翻板液位计
http://www.harzkj.com/cfbywj/2014/0819/18.html 高温高压型磁翻板液位计
http://www.harzkj.com/cfbywj/2014/0819/19.html pp材质防腐磁翻板液位计
http://www.harzkj.com/cfbywj/2014/0819/22.html 远传型磁翻板液位计
http://www.harzkj.com/cfbywj/2014/0819/24.html 翻板液位计
http://www.harzkj.com/cfbywj/2014/0911/146.html 磁敏双色液位计
电伴热磁翻板液位计技术参数
测量范围：150～8000mm，对中心距超过8000mm的或远输条件不允许超过长度的液位计可采用分段制造。
工作压力：2.5MPa
工作温度: UHZ-517C15:-20～100℃
UHZ-517C15A:-30～100℃
精确度:±10mm
介质密度: 0.5～2.0g/cm3
环境振动：频率≤25Hz 振幅≤0.5mm
跟随速度: ≤0.08m/s
介质粘度: ≤0.4Pa.s,对于粘度大的介质或测量温度低时易结晶的介质,可选用加热夹套型液位计
过程连接:旁路侧面安装法兰:DN25,PN1.0或PN1.6、PN2.5凸面
法兰标准:HG20592～20635-97其它法兰标准请用户注明。
