一、概 述

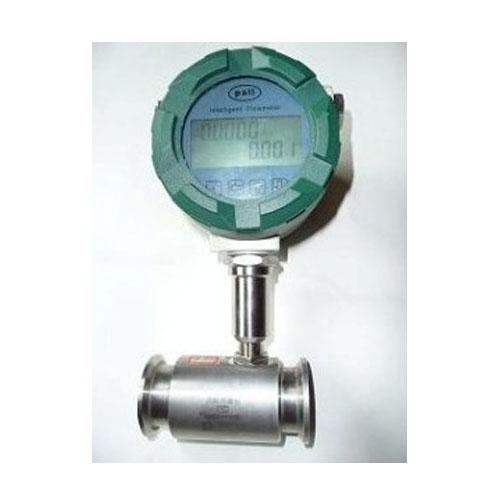

HC-LWS系列卫生型涡轮流量计是一种可广泛应用于制药、食品、饮料等行业，作为计量、配料、控制、成品灌装等用途的流量计量仪表。该仪表外壳是用不锈钢（316L）制成，机芯部分使用特种材质，具有良好的防腐蚀、防锈能力。整表结构突破传统工艺，采用国外先进结构优化设计，大大提高了仪表的精确度和重复性。专门为制药、饮料行业设计，采用快装式连接结构，方便清洗。HC-LWS系列卫生型涡轮流量计已达到同类产品国际水准，是卫生行业理想仪表。
二、产品特点
1、国际化标准，可替代同类进口产品；
2、防腐防锈材质，适用于卫生行业；
3、快装式结构，易于安装维护；
4、精度高，重复性好；
5、高品质涡轮，超出常规的量程范围；
三、适用场所
·制药行业:生理盐水、葡萄糖水等输液制品的灌装与计量；
·食品、饮料行业:蔬菜汁、果汁、啤酒、成品油等液态食品的灌装与计量。
1.基本参数： 表1
仪表口径
|
4、6、10、15、20、25、32、40 、50
|
精度等级
|
±1%R、±0.5%R、±0.2%R（需特制）
|
量程比
|
1:10；1:15；1:20
|
仪表材质
|
316（L）不锈钢
|
被测介质温度（℃）
|
-20～＋120℃
|
环境条件
|
温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa
|
输出信号
|
传感器：脉冲频率信号，低电平≤0.8V 高电平≥8V
变送器：两线制4 ~ 20mADC电流信号
|
供电电源
|
传感器：+12VDC 、+24VDC（可选）
变送器：+24VDC
现场显示型：仪表自带3.2V锂电池
|
信号传输线
|
STVPV3×0.3（三线制），2×0.3（二线制）
|
传输距离
|
≤1000m
|
信号线接口
|
基本型：豪斯曼接头或自带三芯线缆；****型：内螺纹M20×1.5
|
****等级
|
基本型：非****产品；****型：ExdIIBT6
|
防护等级
|
IP65
|
2.测量范围及工作压力：表2
仪表口径
（mm）
|
正常流量范围
（m3/h）
|
扩展流量范围
（m3/h）
|
常规耐受压力
（MPa）
|
DN 4
|
0.04～0.25
|
0.04～0.4
|
1.0
|
DN 6
|
0.1～0.6
|
0.06～0.6
|
1.0
|
DN 10
|
0.2～1.2
|
0.15～1.5
|
1.0
|
DN 15
|
0.6～6
|
0.4～8
|
1.0
|
DN 20
|
0.8～8
|
0.45～9
|
1.0
|
DN 25
|
1～10
|
0.5～10
|
1.0
|
DN 32
|
1.5～15
|
0.8～15
|
1.0
|
DN 40
|
2～20
|
1～20
|
1.0
|
DN 50
|
4～40
|
2～40
|
1.0
|
仪表选型：表3
型 号
|
说 明
|
TX-LWS-
|
□
|
/□
|
/□
|
/□
|
/□
|
公
称
通
径
|
4
|
|
|
|
|
4 mm
|
6
|
6 mm
|
10
|
10 mm
|
15
|
15 mm
|
20
|
20 mm
|
25
|
25 mm
|
32
|
32 mm
|
40
|
40 mm
|
50
|
50 mm
|
类 型
|
N
|
传感器型：+12V或24V供电，输出三线制脉冲信号
|
A
|
变送器型：+24V供电，输出二线制4～20mA
|
B
|
智能型：锂电池供电，现场显示无信号输出
|
C
|
智能型：+24V供电，现场显示并输出二线制4～20mA
|
C1
|
智能型：+24V供电，现场显示并带有RS486通讯协议
|
C2
|
智能型：+24V供电，现场显示并带有HART通讯协议
|
精度等级
|
05
|
0.5级
|
10
|
1.0级
|
02
|
0.2级（协商订货，生产周期较长）
|
涡 轮
类 型
|
W
|
扩展测量范围
|
S
|
标准测量范围
|
防 爆
|
N
|
非****型
|
E
|
****型，ExdⅡBT6
|
安装尺寸：表4
| |
D(mm)
|
A(mm)
|
d(mm)
|
L（mm）
|
DN4
|
Φ50
|
Φ46
|
4
|
100
|
DN6
|
6
|
DN10
|
10
|
DN15
|
15
|
DN20
|
20
|
DN25
|
25
|
DN40
|
Φ64
|
Φ60
|
40
|
140
|
DN50
|
Φ77.5
|
Φ73
|
50
|
150
|
|
| |
|
|
|
|
|
