材质
|
黄铜
|
连接形式
|
螺纹
|
|
结构形式
|
弹性球球阀
|
适用介质
|
水
|
|
压力环境
|
高压
|
工作温度
|
高温
|
|
|
|
流动方向
|
双向
|
|
驱动方式
|
电磁
|
零部件及配件
|
配件
|
|
用途
|
温控
|
类型(通道位置)
|
二通式
|
|
作用对象
|
中央空调风机盘管
|
|
|

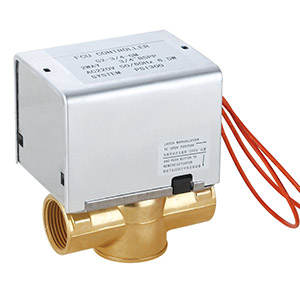

西门子系列电动二通阀应用于控制中央空调风机盘管冷水/热水的通断，驱动器由单向磁滞同步电机驱动，阀门弹簧复位。阀门不工作时处于常闭状态，当需要工作时由温控器提供一个开启信号，使电动阀接通交流电源而动作，开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气当室温达到温控器设定值时，温控器令电动阀断电，复位弹簧使阀门关闭，从而截断进入风机盘管的水流。通过阀门关闭和开启，使室温始
终保持在温控器设定的温度范围内。此款电动阀可与温控器配套使用，并能在隐蔽式风机盘管装置内常出现的高温环境可靠工作。该系列电动阀之驱动器与阀体采用螺套联接方式，可以在阀门安装之后，再安装驱动器，现场装配，接线灵活、方便。驱动器之平面设计可以贴近墙面安装，占用空间小。产品可靠耐用，工作噪音低。
产品特点：
● 阀体材料：锻造黄铜
● 阀杆材料：不锈钢
● 密封材料：丁晴橡胶(NBR)
● 驱动器底盘：压铸铝合金
● 驱动器盖：阻燃ABS工程塑料
● 电机功率：7W
选型应用：
型号
|
连接螺纹
|
流通量[l/min]
|
介质
|
流体温度℃
|
电源
|
存放温度℃
|
承压mpa
|
K-200/2015
|
1/2"二通
|
18
|
冷冻水/热水
|
1-94
|
220VAC
|
-40 -70
|
2.5
|
K-200/2020
|
3/4"二通
|
21
|
冷冻水/热水
|
1-94
|
220VAC
|
-40 -70
|
2.5
|
K-200/2025
|
1"二通
|
29
|
冷冻水/热水
|
1-94
|
220VAC
|
-40 -70
|
2.5
|
K-200/3015
|
1/2"三通
|
18
|
冷冻水/热水
|
1-94
|
220VAC
|
-40 -70
|
2.5
|
K-200/3020
|
3/4"三通
|
21
|
冷冻水/热水
|
1-94
|
220VAC
|
-40 -70
|
2.5
|
K-200/3025
|
1"三通
|
29
|
冷冻水/热水
|
1-94
|
220VAC
|
-40-70
|
2.5
|
安装维修注意事项：
1） 马达罩壳应防止滴水渗入。当阀装于水平管道时，安装位置与平面夹角不超过85°。当阀门装在垂直管
道上时，马达罩壳必须防止滴水渗入。
2）拨动手动操作杆时应缓慢移动，当手动杆沿箭头指向慢慢移动并按进缺口内卡住，阀门处于常开状态，
每当电流首次通过电动阀时，手动杆会再设定至自动位置。
3）安装时绝不能对驱动器施力，否则会损坏驱动器。
4）卸下阀体安装时绝对不能对阀杆施力，否则阀杆会损坏导致漏水。
5）若阀门在泄漏，应将流体排尽或将其从系统中隔离，检查是否需要更换阀芯组件。
6）若驱动器不工作，应更换整个驱动器。
