| ■用途 |
| 本阀适用于以水或液体为工作介质，可自动化控制或远程控制水、油、液体等工作介质管路的通断。由于本阀 |
| 采用橡胶密封，故对工作介质的清洁度大大减低，具有起笔迅速，可靠性能高等特点。 |
 |
| ■主要技术参数 |
| 工作介质DN |
水、粘度≤4E的油及其它非腐蚀性流体 |
| 介质温度℃ |
≤60 |
| 公称压力（Mpa） |
1.0 |
| 工作压差（Mpa） |
0.05~1.0 |
0.1~1.0 |
0.15~1.0 |
| 电源电压 |
AC220V其余规格可作特殊订货 |
| 额定流量系数（KV） |
按JB/T7352-94规定 |
| 写落量（ml/min） |
按JB/T7352-94·F规定 |
| 公称通径（mm） |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 功耗 |
36VA |
50VA |
|

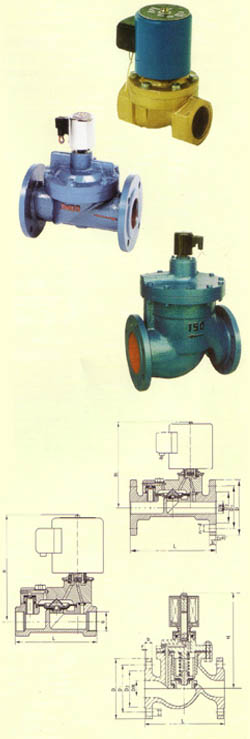

| ■安装尺寸 |
| 公称通径DN |
内螺纹连接 |
法兰连接 |
| 外形尺寸 |
内螺纹 |
外形尺寸 |
法兰尺寸 |
| H |
L |
G |
H |
L |
D |
D1 |
D2 |
n-d |
b |
f |
| 15 |
112 |
80 |
1/2 |
|
|
|
|
|
|
|
|
| 20 |
119 |
80 |
3/4 |
|
|
|
|
|
|
|
3 |
| 25 |
123 |
90 |
1 |
130 |
160 |
115 |
85 |
65 |
4-φ14 |
16 |
3 |
| 32 |
137 |
140 |
|
137 |
180 |
140 |
100 |
76 |
4-φ18 |
18 |
3 |
| 40 |
152 |
156 |
|
152 |
200 |
150 |
110 |
84 |
4-φ18 |
18 |
3 |
| 50 |
164 |
180 |
2 |
152 |
230 |
165 |
125 |
99 |
4-φ18 |
20 |
3 |
| 65 |
|
|
|
222 |
290 |
185 |
145 |
118 |
4-φ18 |
20 |
3 |
| 80 |
|
|
|
239 |
310 |
200 |
160 |
132 |
4-φ18 |
22 |
3 |
| 100 |
|
|
|
255 |
350 |
220 |
180 |
156 |
4-φ18 |
24 |
3 |
| 125 |
|
|
|
416 |
400 |
250 |
210 |
184 |
4-φ18 |
26 |
3 |
| 150 |
|
|
|
440 |
480 |
285 |
240 |
211 |
8-φ22 |
26 |
3 |
| 200 |
|
|
|
443 |
600 |
340 |
295 |
266 |
8-φ22 |
26 |
3 |
| 250 |
|
|
|
493 |
730 |
395 |
350 |
319 |
8-φ22 |
28 |
3 |
| 300 |
|
|
|
549 |
850 |
445 |
400 |
370 |
8-φ22 |
28 |
4 |
|
