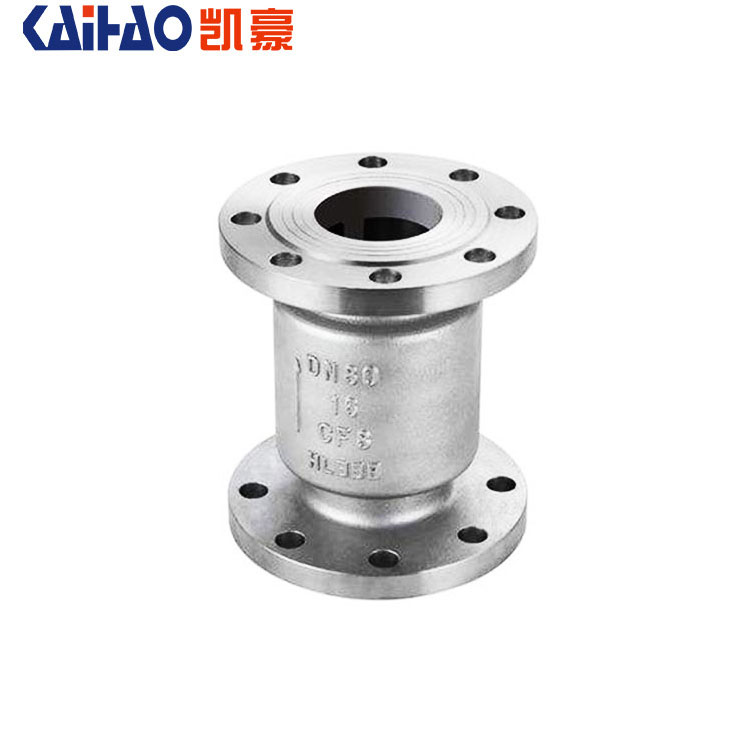

立式止回阀系:H42W
材质有:不锈钢,301,304,316,316L等。
规格:DN15-DN400
标准:国标,日标,美标
压力:1.6Mpa~32Mpa(150LB~300LB) 5K~63K
连接:法兰,对夹,螺纹
品牌:凯豪
工作温度:-160~550
类型:直通式
介质:水,油品,蒸汽,硝酸类等
外型:重型/中型
立式止回阀H42型号:H42W-16P H42W-25P H42W-40P
1,本阀门通路两端须堵塞,存在干燥通风的室内。如长期存放,应经常检查防锈蚀。
2,安装前应将阀门清洗干净,并消除在运输过程中造成的缺陷。
3,安装时必须仔细核对阀门上的标志和铭牌是否符合使用要求。
4,本阀门安装在水平管道上,阀盖向上。
立式止回阀具有以下两个优特点:
1、立体式止回阀有法兰和对夹之分,具有结构简单,零部件少,分量轻等特点。立式止回阀主要用于需防止介质倒流的各种工况场合。
2、立式止回阀用于立式安装时可不设弹簧,利用阀瓣自身的重量及流体回流的压力起止回作用。
不锈钢立式止回阀性能与用途
该阀是一种较普通的止回阀,垂直立式安装,其阀瓣沿着中心定位作升降运动,动作灵活可靠。
结构与原理
本阀由 1.阀体6.阀瓣6.衬套组成。
在需要条件下,可加弹簧装置。
性能参数
工作压力为 1.6Mpa和2.5Mpa
工作介质为≤ 350℃和≤170℃的水、油、酸碱液体。
主要尺寸见下表
温州凯豪阀门有限公司 联系人:徐进杰18757753995
公称通径
|
L
|
D
|
D1
|
D2
|
20
|
95
|
105
|
75
|
58
|
25
|
105
|
115
|
85
|
68
|
32
|
125
|
135
|
100
|
78
|
40
|
150
|
145
|
110
|
88
|
50
|
160
|
160
|
125
|
102
|
65
|
180
|
180
|
145
|
122
|
80
|
200
|
195
|
160
|
138
|
100
|
220
|
215
|
180
|
158
|
125
|
250
|
245
|
210
|
188
|
150
|
280
|
280
|
240
|
212
|
200
|
380
|
335
|
295
|
268
|
250
|
400
|
405
|
355
|
320
|
300
|
420
|
480
|
410
|
378
|
350
|
480
|
520
|
470
|
438
|
主要尺寸见下表
公称通径
|
inch
|
H
|
H2
|
H3
|
L
|
φ
|
φ
|
L
|
15
|
1/2″
|
15
|
73
|
43
|
48
|
110
|
20
|
3/4″
|
16
|
85
|
48
|
58
|
120
|
25
|
1″
|
18
|
95
|
55
|
98
|
130
|
32
|
11/4″
|
20
|
113
|
73
|
80
|
150
|
40
|
11/2″
|
22
|
138
|
86
|
97
|
170
|
50
|
2″
|
25
|
156
|
98
|
115
|
190
|
不锈钢立式止回阀订货须知:
一、① 不锈钢立式止回阀产品名称与型号
② 不锈钢立式止回阀口径
③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯豪阀门公司立式止回阀 型号,请按立式止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯豪阀门公司专家为您审核把关。
