产品概述

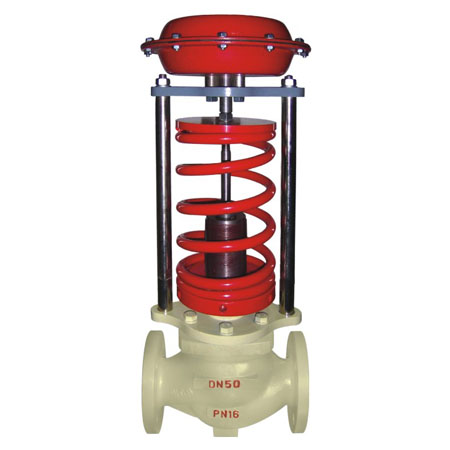

ZZYP型自力式压力调节阀， 是一种无需外来能源，而只依靠被调介质自身的压力变化达到自动调节和稳定阀前（或阀后）压力为恒定值的一种节能型压力调节阀。该阀是一种理想的节能型产品，它广泛应用于蒸汽的保压与稳定，也适用于非腐蚀性气体，低粘度液体介质减压稳定（阀后）或泄压稳压（阀前）的自动控制。
标准技术参数
阀 体
型 式：直通单座/双座铸造球形阀
阀 尺 寸：DN20~300
额定压力：PN16，PN40，PN63
连接形式：法兰
法兰标准：钢制法兰按GB9113-2000，JB/T-94
密封面型式：PN16为凸面
PN40/PN63为凹凸面
法兰端面距：按GB12221-89
材 料：ZG230-450(SCPH2)
ZG1Cr18Ni9Ti(SCS13A)
ZG1Cr18Ni12Mo2Ti(SCS14A)
结构形式：标准型(-5℃~+80℃)
中温型(冷凝器)(<+350℃)
波纹管平衡型
活塞平衡型
压盖型式：螺纹式或压板式
填 料：V型聚四氟乙烯填料，柔性石墨填料
垫 片：型式，齿型和平型
材料，F4/改性F4，不锈钢+石墨
执行机构
型 式：薄膜式(用于被调压力≤0.6MPa)
ZY70，ZY100，ZY200，
ZY280，ZY400
膜片材料：丁睛橡胶夹增强涤纶织物
信号接口：内螺纹M18X1.5
环境温度：-30℃~+70℃
型 式：活塞式(用于被调压力>0.6MPa)
ZY28，ZYH70，ZYH103，ZYH133，
ZYH188，ZYH201
活塞材料：ZALSi12
信号接口：内螺纹M16X1.5
环境温度：-30℃~+70℃
性 能
流量特性：快开
整机作用方式：阀前压力控制
阀后压力控制
压力调节范围：参照表1
压力控制精度：±8%
阀座泄漏率(对于额定Kv值%):
金属密封：小于0.01%(ANSIB16.104-1976Ⅳ级)
软 密 封：小于0.00001%以下
(ANSIB16.104-1976Ⅳ级)
外形尺寸：参照表1
油漆颜色：调节阀的执行机构和阀的表面应涂漆，
不锈钢和铜的阀可不涂漆。阀体上的
箭头及文字涂红漆。
用户指定色彩也可。
