* 是否提供加工定制： 是
* 品牌： 长沙中工
* 型号： H71Y20-150
* 材质： 不锈钢
* 连接形式： 对夹式
种类：VRVR静音式
结构形式： 升降式
公称通径： DN20-150mm
适用介质： 各种高腐蚀化学介质
形态： 柱塞式
压力环境： 高压
标准： 国标
流动方向：单向
驱动方式： 水力控制
工作温度： 高温
类型(通道位置)： 直通式

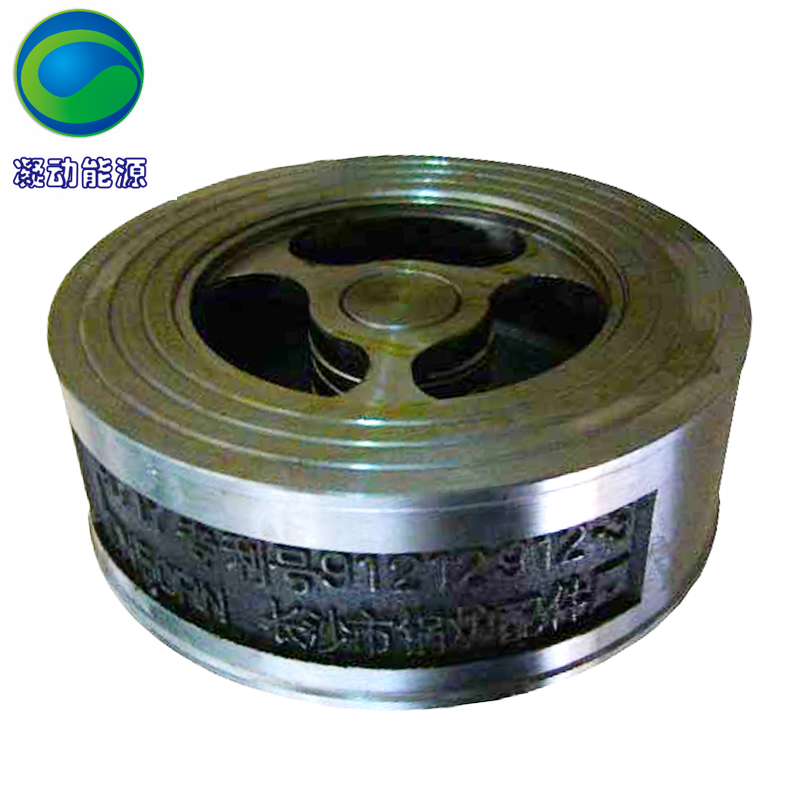

一．概述
本实用新型****产品所有零件均采用耐腐蚀不锈钢材料，可在任何位置管路上安装使用，以防止介质逆流，锅炉给水系统止回。其连接方式是利用原有管道两法兰对夹，即可以投入运行。该产品各项技术指标均优于目前市场上任何一种止回阀，密封非常可靠，开启灵敏，并且开启压力低，阀瓣开启均匀，无偏斜现象。其带艺术性的外观设计，使其漂亮美观，精工细琢，又显其。其应用范围非常广泛，凡水；汽；油；酸；碱；氢；氨，特别消防管道均可以使用。由于其结构新颖独特，性能优异，本产品获国家****，****号为：91212912.3。本产品执行标准：JB/T8937-1999《对夹式止回阀》 ，本产品已取得国家颁发的特种设备制造许可证，编号：TS2743006-2010 。
二．技术参数
工作压力：2.5~4.0MPa
检验压力：3.125~5.0MPa
介质高温度：〈300 度
三．规格及安装尺寸见下表
型号
|
公称通径
|
安装尺寸(mm)
|
材料
|
D1
|
D
|
L
|
H71Y-20
|
DN20
|
Φ61
|
Φ 58
|
35
|
1Cr18Ni9Ti
或
2Cr13
|
H71Y-25
|
DN25
|
Φ70
|
Φ 65
|
35
|
H71Y-32
|
DN32
|
Φ 81.1
|
Φ78
|
35
|
H71Y-40
|
DN40
|
Φ 91.1
|
Φ 86
|
35
|
H71Y-50
|
DN50
|
Φ 107
|
Φ 100
|
37
|
H71Y-65
|
DN65
|
Φ 127
|
Φ 120
|
78
|
H71Y-80
|
DN80
|
Φ 142
|
Φ 137
|
88
|
H71Y-100
|
DN100
|
Φ 169
|
Φ160
|
100
|
H71Y-125
|
DN125
|
Φ197
|
Φ 188
|
120
|
H71Y-150
|
DN150
|
Φ 228
|
Φ 218
|
150
|
※本型号：按国家标准《阀门型号编制方法》编制。
四。安装示意图如下：
五．安装注意事项：
安装时原有两法兰面须平行，管道内不应有杂质流入止回阀内。 紧固螺栓时尽量使各螺栓受力均匀。 运行中，如有水垢及杂质时必须清洗，否则由于污垢致使阀瓣不能良好盖住阀座，出现渗漏现象。 本产品来禁撞击。
六．订货须知
本公司热情为用户服务，来人；来函；来电均可，代办托运，如产品有质量问题，本公司负责解决，免您后顾之忧。提醒用户注意：请认准本公司生产的“中工牌”以防。
