结构特点

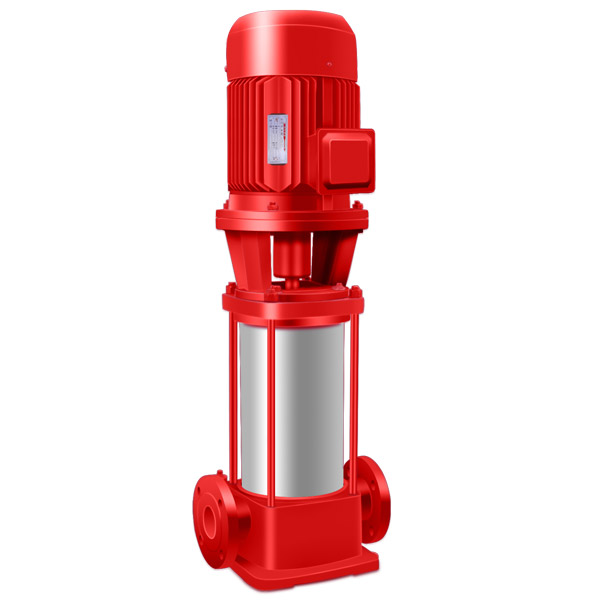

XBD- DL 型消防泵为立式多级分段式结构。其吸入位于进水段上，吐出位于出水段上。均成水平方向布置，其扬程可根据使用需要增减水泵级数。根据安装使用要求，出水段可旋转 0°、90°、180°、270°等四个方位，以调整吐出口的安装位置。
XBD-DL 型消防泵的主要零件有：进水段、中段、出水段、填料支架、叶轮、导叶、末级导叶、末级导叶、轴、轴承、轴套、密封环、平衡套、电机支架等。
进水段、中段、出水段、导叶、末级导叶、均为铸铁制成，共同形成泵的工作室。
叶轮为铸铜制成，液体沿轴向单侧进入，由于叶轮前、后受压力不等必然存在轴向力，此轴向力绝大部分由平衡盘来承担，其余小部分残余小部分轴向力由轴上端的向心推力球轴来承受。
轴为优质不锈钢制成，中间装有叶轮、平衡盘、轴承和轴套，用键和螺母、衬套螺母固定在轴上组成为转子部件，轴的一端装有下轴套，与用氟塑料制成的轴承相配合。另一端装有向心推力球轴承，籍以支承转子部件，其上安装联轴器部件，与电机直接联接。
在进水段，中段上分别装有密封环，两种密封环配合使用可以减少高压水漏回进水部分，两种密封环均系易损件，磨损后可以更换。
平衡德、平衡套、两者组成泵的平衡装置。为易损件，磨损后可以更换。
轴套为优质碳钢制成，位于填料室处，保护轴作用，为防止大量液体流失，轴封不仅能用软填料，而且可与机械密封互换，当用软填料密封时，轴套为易损件，可以更换。
轴封为机械密封时, 采用平衡室内的压力水进行润滑和冷却, 泄漏水由橡胶管引入进水管。
轴封为机械密封时出水段上3/8”软管接头, 用于把填料体漏出的水通过软管排放到地沟里，以保持泵周围场地清洁。
泵上端轴承采用钙基典油润滑。
泵的旋转方向从电机端向下看为逆时针方向转动。
