概述

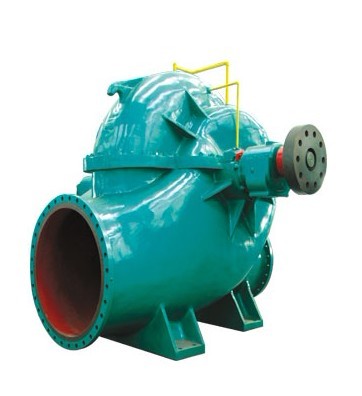

S型泵为单级、双吸、泵体水平中开的离心泵；可供抽送清水或物理化学性质类似于清水的其它液体之用，被抽送液体温度不得超过80℃；适用于工厂、矿山、城市、电站给排水、农田排灌和各种水利工程。
在S型泵的基础上通过改变材质、密封、结构等措施可派生出能输送热水介质的SR型（温度小于150℃）、输送含磨损介质的SM型、输送腐蚀性介质的SF型、输送油类介质的SY型中开离心泵，其性能参数和外形尺寸与同规格S型泵一致。
泵的进口允许压力不超过0.3MPa。改变材料可输送更高进口压力介质。
型号意义
150S78A
150 —— 泵进口直径为150mm
S —— 卧式单级双吸清水离心泵
78 —— 泵设计点扬程78m
A —— 叶轮外径切割代号
Ⅰ—— 代表叶轮外径加大
G —— 代表更改叶轮
性能范围（设计点）
流量：160～18000m3/h
扬程：12～130m
结构特点
S型泵的吸入口与吐出口均在水泵轴心线下方，与轴线垂直呈水平方向，泵壳中开，检修时无需拆卸进、出水管路及电动机（或其它原动机）。从驱动端向泵的方向看，水泵均为顺时针方向旋转，根据用户需要也可生产为逆时针方向，需在订货时特别说明。
S型泵的主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等。
叶轮经过静平衡校验，用轴套和两侧的轴套螺母固定，其轴向位置可以通过轴套螺母进行调整。叶轮的轴向力利用其叶片的对称布置达到平衡，可能残余的轴向力则由轴端的轴承承受。
泵轴由两个单列向心球轴承或四个向心推力球轴承支承，轴承装在泵体两端的轴承体内，用油脂或稀油润滑。
水泵通过弹性柱销联轴器由电动机（或其它原动机）直接驱动。
轴封为软填料密封，为了冷却润滑密封腔和防止空气进入泵内，在填料之间装有填料环，水泵工作时少量高压水通过泵盖中开面上的梯形凹槽或外部的水封管部件流入填料腔，起水封作用。根据需要，轴封也可采用机械密封。
材 料
注：材料可根据用户要求选配
