 供应信息-法兰球阀的参数

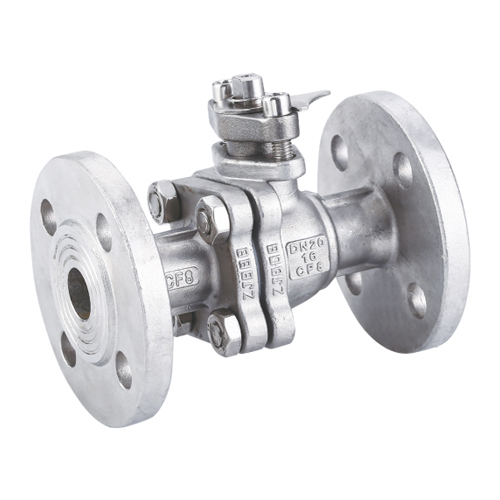

法兰球阀的参数

法兰球阀的参数
价格说明： 电话咨询
在线询盘

最小起订： 台 联系电话： 0577-86998529
所在地区： 浙江 温州市 发布时间： 2023年10月6日
供货能力： 台 有效时间： 2024年1月4日


法兰球阀的参数 　
材料列表
零件名称 材料
Q41F-16P-25P-40P Q41F-16R-25R-40R
阀体 铬镍钛钢 铬镍钼钛钢
球体
阀杆
密封圈 聚四乙稀
板手 铸钢

主要性能规范
型号 Q41F-16P(R) Q41F-25P(R) Q41F-40P(R)
公称压力 16 25 40
试验压力 强度(水) (MPa) 24 38 60
密封(水) 空气(MPa) 18 28 44
低压密封 空气(MPa) 6 6 6
工作温度(℃) ≤150℃
适用介质 NITRIC ACID 硝酸类 NITRIC ACID 硝酸类 NITRIC ACID 硝酸类

外形尺寸
DN(mm) Q41F-16P
L D D1 D2 H f z-Φd
15 130 95 65 45 60 2 4-14
20 140 105 75 55 65 2 4-14
25 150 115 85 65 90 2 4-14
32 165 135 100 78 105 2 4-18
40 180 145 110 85 150 3 4-18
50 200 160 125 100 190 3 4-18
65 220 180 145 120 195 3 4-18
80 250 195 160 135 215 3 8-18
100 280 215 180 155 250 3 8-18
125 320 245 210 185 280 3 8-18
150 360 280 240 210 320 3 8-23
200 400 335 295 265 370 3 12-23
250 450 405 355 320 495 3 12-25
300 610 460 410 375 580 3 12-25

续表
DN(mm) Q41F-25P
L D D1 D2 H f z-Φd
40 180 145 110 85 160 3 4-18
50 200 160 125 100 205 3 4-18
65 220 180 145 120 215 3 8-18
80 250 195 160 135 230 3 8-18
100 280 230 190 160 270 3 8-23
125 320 270 220 188 300 3 8-25
150 360 300 250 218 340 3 8-25
200 400 360 310 278 400 3 12-25
250 568 425 370 332 495 3 12-30
300 648 485 430 390 580 3 16-30

续表
DN(mm) Q41F-40P(R)
L D D1 D2 H f z-Φd
15 130 95 65 45 60 2 4-14
20 140 105 75 55 65 2 4-14
25 150 115 85 65 90 2 4-14
32 180 135 100 78 105 3 4-18
40 200 145 110 82 170 3 4-18
50 220 160 125 100 230 3 4-18
65 250 180 145 120 250 3 8-18
80 280 195 160 135 250 3 8-18
100 320 230 190 160 295 3 8-23
125 400 270 220 188 330 3 8-25
150 400 300 250 218 375 3 8-25
200 550 375 320 282 440 3 12-30
