产品介绍

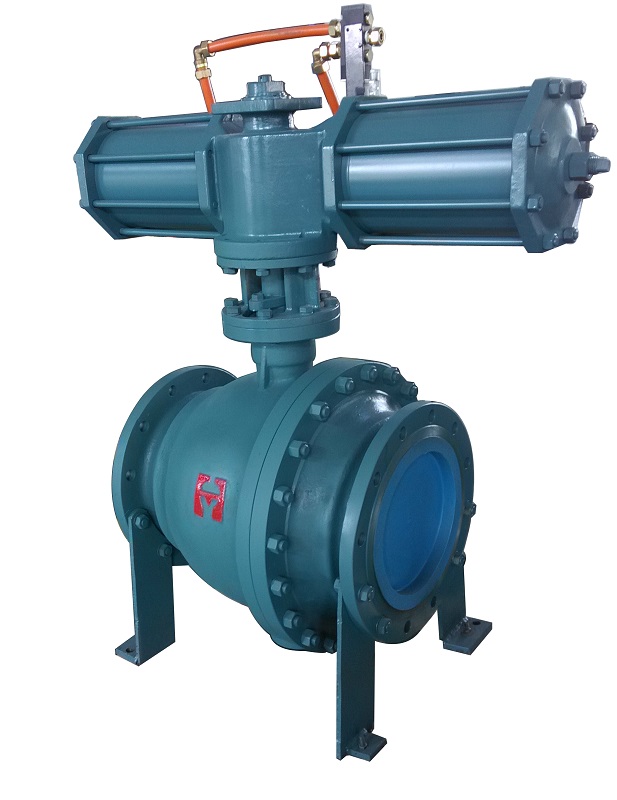

一、PQG气动固定式开关球阀产品概述
气动固定式球阀是新一代***球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座变形小，密封***、使用寿命长，适用于高压、大口径场合。***弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封因而安装没有流向限制，是双向。本阀是三片式阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部设有弹簧保证阀座紧贴球体，保持密封。上下阀杆均设有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接处位置。采用全通径的结构使阀门流量孔么与管线内径一致，以便管线清扫。
二、气动固定式球阀应用范围
气动球阀已***应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门，以及人们日常生活中
三、气动固定式球阀产品特点
该阀主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制，它与其它阀类相比，具有以下一些优点。
1、流体阻力小、球阀是所有阀类中流体阻力***小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、 ***功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
四、气动固定球阀工作原理
气动球阀只需要用气动执行器用气源旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀***适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。
五、气动固定式球阀产品技术标准
设计标准：GB/12237 连接形式：法兰连接
法兰标准：GB/T9119-2000，JB/T79
监测标准：JB/T9002
特殊标准：美标ANSI，日标JIS
六、气动固定式球阀主要零部件材质
阀 体 球体、阀杆 阀 座
WCB 2Cr13 加玻纤增强聚四氟乙烯、对位聚苯
ZG1Cr18Ni9Ti 1Cr18Ni9Ti
CF8 0Cr19Ni9-(304)
CF3 00Cr19Ni11-(304L)
ZG1Cr18Ni-12Mo2Ti 1Cr18Ni12-Mo2Ti
CF8M 0Cr17Ni12-Mo2(316)
CF3M 00Cr17Ni14-Mo2(316l)
七、气动固定式球阀执行机构
1、采用HAW系列气动执行器，该执行器分为双作用和单作用式（弹簧复位），两个分体汽缸，双活塞，拔叉式传动机构，容易制造大尺寸缸体，输出扭矩大，动作灵活平稳；气缸体内壁和活塞轴镀硬络，有很好的抗磨性；所有滑动部件之间有无油润滑轴承和导向环以降低摩擦系数，延长使用寿命，HAW气动执行器的U型曲线特性输出扭矩更适用于大口径球阀、蝶阀的开关和调节，也可以用于其他90°回转的场合。
2、气动执行器标准参数
基本设计 气动双汽缸双活塞拔叉式传动机构，有双作用式和单作用式（弹簧复位）。
回转角度 双作用式：90°；单作用式：90°；从两端可调节角度-5°～+5°
工作环境温度 -20℃～90℃
气源 过滤、干燥、或加润滑油的洁净空气
