产品名称：封闭式电动插板阀
类型(通道位置)：直通式
工作压差：PN0.5~2.5
材质：碳钢
流动方向：单向、双向均可
压力环境：低压
产品别名：封闭式电动插板阀
型号：FF941X(H)-0.5(1、1.5、2.5)
介质温度：-20~+450（℃）
规格：DN400~3000
连接形式：法兰 适用范围：冶金、化工、环境保护等煤气管道处
用途：隔断 适用介质：空气、煤气、含尘煤气
驱动方式：电动
说明：阀门价格仅为参考价格（不准确），准确价格请与我公司联系。
结构特点及用途：联系电话15858526603
本阀为封闭式设计结构，阀体采用全封闭式外壳，操作过程管路的气体不外泄漏，避免了环境的污染，具有较好的坑管道外力强度，电动装置的设置在外部，以维护检查，人员近距离擦操作的安全性能较高，缺点是更换橡胶圈较麻烦。
本阀在设计上吸收了国外插板阀浮动阀板的特点；压紧传动机构采用齿圈、齿轮梯形螺纹丝杆付同步双向压紧。左右梯形螺纹丝杆同步压紧的优点是：起动力矩小，螺纹副自锁性好，阀门密封可靠。阀板移动采用销齿传动机构，不易积灰，满足了粉尘多、润滑条件差、工作环境恶劣的场合使用。
本阀地面可配置****型控制柜，实行现场控制和远距离与PLC系统连接控制，设置距离10米以上。
法兰执行标准：GN/T9115-98
主要性能：
公称压力Mpa
0.05
0.1
0.15
0.25
密封试验压力Mpa
0.55
0.11
0.165
0.275
强度试验压力Mpa
0.075
0.15
0.22
0.375
密封材料
丁晴橡胶
硅橡胶
氟橡胶
硬密封
适用温度
-20~100℃
20~200℃
20~300℃
20~400℃
适用介质
空气、煤气含尘煤气
电源电压
380V·AC

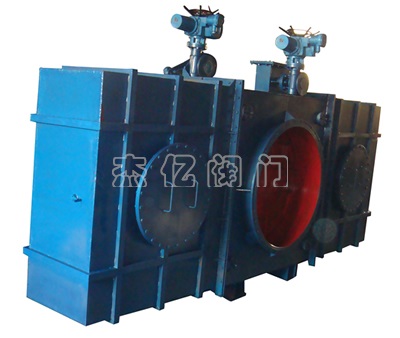

阀门外形图：
