1)工作原理
当气源从上进气口通入时,气缸杆带动阀板向下运动,阀门关闭。当气源从下进气口通入时话,气缸杆带动阀板向上运动,阀门开启。阀板与密封环之间加载弹簧,弹簧力始终使阀板压向密封环,又容许阀板在垂直上下方向移动,这有助于补偿阀门零件的热胀冷缩,并能克服任何背压变化对密封的影响与防止颗粒介质进入两密封面之间。在启闭过程中,阀板能产生自转,使得密封面之间产生研磨、抛光作用,而且由于阀体对通道偏心,在开启排卸物料时,会产生涡流,形成的物料旋涡会自行清扫阀门内腔,所有的这些特点,使得这种阀门具有超长的使用寿命,为您的系统安全运行了可靠的保证。
2)产品介绍

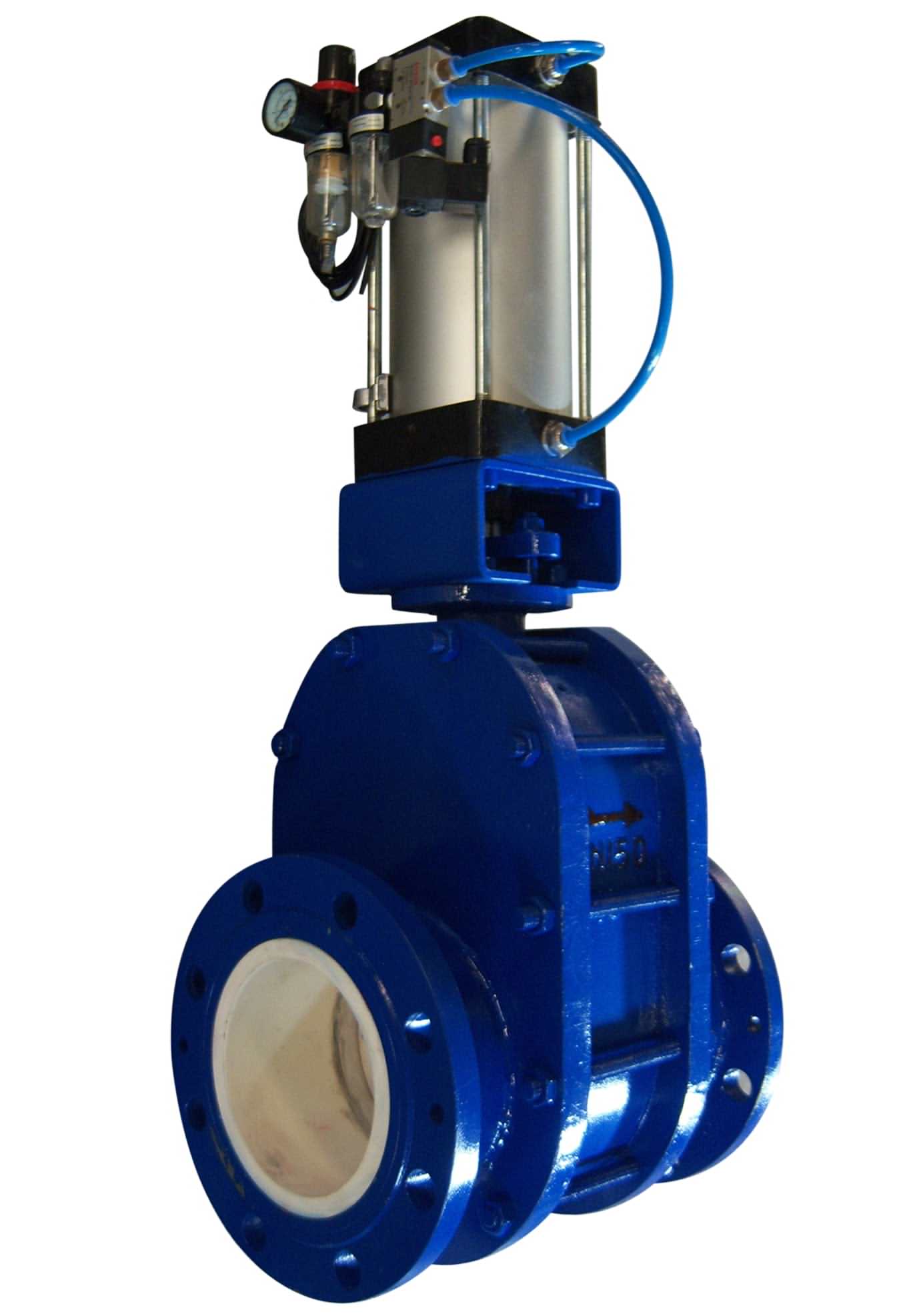

陶瓷双闸板阀采用结构陶瓷做密封副,耐冲刷、耐磨性好。撑开式双闸板密封结构,阀门关闭时双向密封;根据不同工况可设置吹扫口、灰渣漏斗,适用于干灰系统、渣浆等介质的输送系统中;积灰少,无卡涩,维护简单,使用寿命长。气动执行器采用全封闭推杆式直缸驱动,性能可靠,输出扭距大,可满足在恶劣工况条件下工作。也可适用于矿山、造纸、化工等各类有磨损的干粉尘、水、蒸汽等介质。
3)主要性能
公称压力:1.0MPa
强度试验:1.5MPa
介质温度:≤200℃
密封试验:1.1MPa
驱动方式:气动、电动、手动
泄漏率:零
适用介质:干灰、煤粉颗粒物料
气源气压:0.4-0.6MPa
4)主要零部件材料
零件名称 阀体 阀座 闸板 填 料 密封面 驱动装置
材质 WCB 陶瓷 WCB 纤维石棉 陶瓷 成品件
5)性能特点
本阀门专为气力除灰系统设计,具有启闭动作可靠、启动负荷小;耐磨性强、阻力小、卡灰及结灰现象少;安装检修方便、使用寿命长、密封性能好等特点,独特的设计理念在于阀门动作时阀板对阀座密封面产生自研磨,抛光作用,使它在恶劣工况的使用过程中能不断提高耐磨性和密封性,延长了阀门的使用寿命,减少了检修工作同时也降低了运营成本。
6)型号编制方法说明
WZ 阀门类型代号:“WZ”表示往复滑动闸阀
6 传动形式代号:“6”表示气动
4 连接形式代号:“4”表示法兰连接
4 传动形式代号:“4”表示平行式双闸板
TC 密封面村料代号:“TC”表示陶瓷
