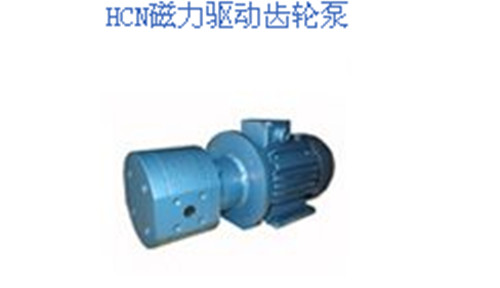

HCN磁力驱动齿轮泵
HCN磁力驱动齿轮泵
概述:
HCN型磁力驱动齿轮泵，是将永磁联轴器的工作原理应用于齿轮泵的新产品，设计合理、工艺先进，具有全密封、无泄漏、耐腐蚀的特点，其性能达到国外同类产品的先进水平。
HCN型磁力驱动齿轮泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其他齿轮泵机械密封无法避免的跑、冒、滴之弊病。该系列泵可选用45#,2Cr13,1Cr18Ni9Ti,1cr18Ni12Mo2Ti等作为制造材料，因此它具有良好的抗腐蚀性能，并可以使被输送介质免受污染。
HCN型磁力驱动齿轮泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用操作方便。可广泛应用于化工、制药、石油、电镀、食品、科研机构、国防工业等单位输送温度不高于150℃，具有一定粘度的无固体颗粒的酸、碱液、油类、稀有贵重液、易漏、易燃、易爆等液体介质
HCN磁力驱动齿轮泵结构图
|
序号
|
名称
|
序号
|
名称
|
|
1
|
电机
|
7
|
外转子
|
|
2
|
连接盘乙
|
8
|
内转子
|
|
3
|
连接管
|
9
|
泵盖
|
|
4
|
连接盘甲
|
10
|
轴
|
|
5
|
泵体
|
11
|
联轴器
|
|
6
|
耐磨环
|
|
|
HCN型磁力驱动齿轮泵性能参数表
海泰美信工业设备（北京）有限公司是北京一家专门做泵阀的生产厂家 欢迎来电咨询洽谈 咨询热线 010-83265380
| 泵 型 号 |
流 量 |
压 力
MPa
|
转 速
r/min
|
电机功
率
kw
|
电机型号 |
重 量
Kg
|
| m3/h |
L/min |
| HCNT-0.15/0.5
|
0.15
|
2.5
|
0.5
|
960
|
0.25
|
Y2-712-6
|
67
|
| HCNT-0.15/1.0
|
0.15
|
2.5
|
1.0
|
960
|
0.37
|
Y2-801-6
|
72
|
| HCNT-0.25/0.5
|
0.25
|
4.16
|
0.5
|
1450
|
0.37
|
Y2-711-4
|
65
|
| HCNT-0.25/1.0
|
0.25
|
4.16
|
1.0
|
1450
|
0.55
|
Y2-801-4
|
72
|
| HCN0A-0.5/0.5
|
0.5
|
8.33
|
0.5
|
1450
|
0.55
|
Y801-4
|
83
|
| HCN0A-0.5/1.0
|
0.5
|
8.33
|
1.0
|
1450
|
0.55
|
Y801-4
|
83
|
| HCN0B-0.8/0.5
|
0.8
|
13.3
|
0.5
|
1450
|
0.55
|
Y801-4
|
89
|
| HCN0B-0.8/1.0
|
0.8
|
13.3
|
1.0
|
1450
|
0.75
|
Y802-4
|
95
|
| HCN1A-1/0.5
|
1
|
16.7
|
0.5
|
1450
|
0.75
|
Y802-4
|
116
|
| HCN1A-1/1.0
|
1
|
16.7
|
1.0
|
1450
|
1.1
|
Y90S-4
|
125
|
| HCN1B-2/0.5
|
2
|
33.3
|
0.5
|
1450
|
1.1
|
Y90S-4
|
132
|
| HCN1B-2/1.0
|
2
|
33.3
|
1.0
|
1450
|
1.5
|
Y90L-4
|
138
|
| HCN1C-3/0.5
|
3
|
50.0
|
0.5
|
1450
|
1.5
|
Y90L-4
|
143
|
| HCN1C-3/1.0
|
3
|
50.0
|
1.0
|
1450
|
2.2
|
Y100L1-4
|
|
