一、概述

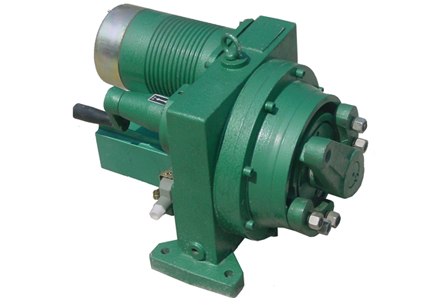

ZKJ型角行程电动执行机构是DDZ-Ⅱ、Ⅲ型系列仪表中的执行单元，与DDZ-Ⅱ、 Ⅲ型控制单元仪表配套使用.它以交流电源为动力，接受统一的标准信号4～20mA,dc(或0～10mA,dc)，输入信号和位置发送器的反馈信号，通过伺服放大器的比较后，输出开关信号，驱动电机，经过机械减速，将输入信号转换成相对应的输出轴转角位移：自动地操纵风门挡板，蝶阀，球阀等装置，完成系统的自动调节任务：它广泛应用于电站、冶金、石油、化工、机械、轻工、纺织、食品和医药等工业部门的调节系统中.
二、型号含义
三、使用条件
1、输入信号：开关正、反转信号（220VaC）。
2、输出信号：直流4-20mA。
3、出轴有效位移：0--90o
4、转换误差：不大于±0.1％FS。
5、限位设置范围：关限位0-80％；开限位20-100％。
6、长期稳定性：±0.1％FS.
7、电源：AC220V±20%。
8、环境温度：－40-75℃
9、环境湿度：≤95％
四、功能特点
●位置发送器采用齿轮式传动，确保限位可靠准确
●采用带角度指示的精密导电塑料电位器调试方便，易懂
●电路采用环氧树脂封装的模块结构并经高低温老化，确保稳定可靠
●电机采用带过载保护的户外型伺服电机
型号编制说明
DKJ-210(CX)
DK：普通型J：角行程210：输出力矩
C：有“C”表示反馈信号4～20mA， 无“C”表示反馈信号0～10mA
X：有“X”表示带电气限位，无“X”表示不带电气限位
五、技术参数
项目名称
|
DKJ系列
|
控制
机构
|
输入信号
|
无
|
反馈信号
|
0～10mAdc 4～20mAdc
|
死区
|
0.4％～3％
|
基本误差
|
±2.5％
|
回差
|
≤1.5％
|
限位
|
开侧，闭侧
|
开度检测
|
精密导电塑料电位器
|
动力
|
动力
|
220V，50Hz
|
驱动电机
|
伺服电机
|
附属机构
|
加热器
|
选择件
|
手动机构
|
手轮
|
安装
条件
|
环境温度
|
无加热器-25℃～+70℃
|
相对湿度
|
<95％
|
环境气体
|
无腐蚀性气体
|
接线口
|
十四线插头
|
防护等级
|
|
型号
|
出轴转矩(Nm)
|
额定转角
|
全行程时间(S)
|
额定电流(A)
|
质量(Kg)
|
DKJ-210
|
100
|
90°
|
100±20
|
0．5
|
31
|
DKJ-310
|
250
|
90°
|
100±20
|
0．65
|
48
|
DKJ-410
|
600
|
90°
|
100±20
|
1．5
|
86
|
DKJ-510
|
1600
|
90°
|
100±20
|
2．5
|
125
|
DKJ-610
|
4000
|
90°
|
100±20
|
4．5
|
125
|
DKJ-710
|
6000
|
90°
|
100±20
|
8
|
145
|
Ⅲ型 型号
|
DKJ-2100M
|
DKJ-3100M
|
DKJ-4100M
|
DKJ-5100M
|
DKJ-6100AM
|
DKJ-6100M
|
DKJ-7100M
|
DKJ-8100M
|
DKJ-9100M
|
反馈信号
|
4～20mA DC
|
输出扭矩
|
100
|
250
|
600
|
1600
|
2500
|
4000
|
6000
|
10000
|
16000
|
全行程时间S
|
25
|
40
|
60
|
60
|
90
|
110
|
Ⅱ型 型号
|
DKJ-210M
|
DKJ-310M
|
DKJ-410M
|
DKJ-510M
|
DKJ-610AM
|
DKJ-610M
|
DKJ-710M
|
DKJ-810M
|
DKJ-910M
|
反馈信号
|
1～10mA DC
|
输出扭矩
|
100
|
250
|
600
|
1600
|
2500
|
4000
|
6000
|
10000
|
16000
|
全行程时间S
|
25
|
40
|
60
|
60
|
90
|
110
|
主要技术指标
1. 反馈信号：Ⅲ型4~20mA DC，Ⅱ型0~10mA DC；
2. 输入通道：三个；
3. 输入通道阻抗：Ⅲ型 250Ω，Ⅱ型 200Ω；
4. 输出扭矩：见表 ；
5. 全行程时间：见表 ；
6. 基本误差：±2.5％；
7. 回差：≤1.5％；
8. 死区：≤3％；
9. 阻尼特性：≤3次半周期；
六、订货须知
订货时请用户提供以下资料：
电动执行器名称，型号，行程
如需要配置伺服放大器，操作器和球形铰链应另注明
