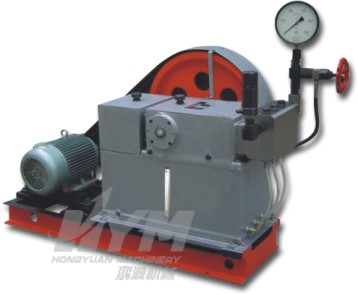

3D-SY系列超高压泵，可满足各种容器、管道、阀门作水压试验及爆破试验，试验压力均可在常压升到额定排出压力。泵的输送介质一般为乳化液，也可用防锈水及粘度与乳化液相近的中性油品，其温度为5～60℃ 。
二、技术参数
|
型 号 |
额定工
作压力
MPa |
流量
L/h |
柱塞直径
mm |
行程
mm |
配套电机
型号、功率 |
外 形 尺 寸
（长X宽X高）
mm |
重量
Kg |
|
3D-SY100 MPa |
100 |
122 |
12 |
40 |
Y132 M2-6
5.5Kw |
1690X675X1000 |
630 |
|
3D-SY125 MPa |
125 |
84.7 |
10 |
|
3D-SY160 MPa |
160 |
68.7 |
9 |
|
3D-SY200 MPa |
200 |
54 |
8 |
三、主要结构和工作原理
本泵为卧式三柱塞泵，由电动机、皮带轮、机架、泵头和底座等组成。
1、机架
机架由机身、曲轴、连杆、十字头等组成 。电动机通过三角皮带轮进行减速，并通过曲柄连杆机构将旋转运动转变为十字头的往复直线运动。
机身是一箱形结构的铸铁件，前端镗有三个安装孔，以保证柱塞与十字头的同轴度，机身后端开有一个长方形孔，便于十字头、连杆等零件的装拆。
曲轴为整体式三曲拐。连杆大头处为剖分式结构，配有标准的175柴油机连杆轴瓦，连杆小头配有铜轴瓦与十字头销连接。
十字头为圆筒形结构，与十字头销配合孔两端面装有弹性挡圈，防止十字头销轴向移动，十字头与柱塞联接采用中间球面结构，能保证柱塞自动定位。
2、 泵头
泵头由泵体、吸入阀、排出阀、柱塞副等零件组成。泵
