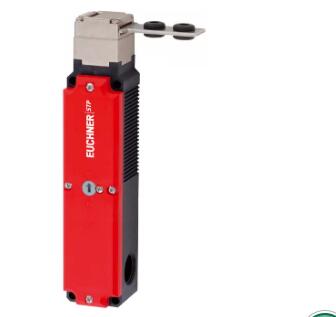

安士能开关STP4A-4121A024M
STP4A-4121A024M (订货号 093159)
STP系列安全开关，具有门监控触点
金属材质触发头
正面辅助解锁装置
具有门监控触点
接近方向
水平和垂直
可以90°增幅进行调整
电磁线圈工作电压
AC/DC 24 V +10%, -15%
锁止类型
STP4 断电解锁，锁止电磁阀通电锁止。弹簧力解锁。
开关元件
4121 缓动式开关触点，2个常闭 + 1个常闭/1个常开（门监控触点）
辅助解锁装置
用于在工具的辅助下解锁锁止功能。为防止改动，辅助解锁装置涂覆密封漆进行密封。
认证
Zulassung EACZulassung DGUVZulassung c_UL_us LISTEDZulassung CCC
机械值和环境
壳体材料
壳体 加强型热塑材料
重量
网状 0,5 kg
环境温度 -20 ... 55 °C
防护等级 IP67
机械使用寿命 1 x 106
触点材料 银合金，电亮金
开关原理 缓动式开关触点
安装方向 任何
门位置的常闭触点数 1
门位置的常开触点数 1
门锁监控功能的强制断开触点数 2
接线方式
3 x M20 x 1.5
接近速度 最大20 m/min
触发频率 最大1200 1/h
门锁原理 断电解锁
锁紧力Fmax 2500 N
锁紧力FZh 2000 N
固定作用力 20 N
提取力 30 N
触发力 35 N
插入深度 最小24,5 mm
电气连接等级
热额定电流Ith 4 A
使用类别，符合EN 60947-5-1标准
AC-15 4A 230V
DC-13 4A 24V
电磁线圈工作电压
AC/DC 24 V -15% ... +10%
短路保护装置，符合IEC 60269-1标准 4A gG
额定绝缘电压Ui 250 V
额定脉冲耐受电压Uimp 2,5 kV
开关电压
最小（10mA时） 12 V
开关电流
最小（24V时） 1 mA
功耗 8 W
电磁线圈占空比 100 %
配接线截面 0,34 ... 1,5 mm2
可靠性值符合EN ISO 13849-1标准
监控门锁功能和安全门位置
B10D 5 x 106
结合 触发块 BETAETIGER-S-GT-SN
机械值和环境
超行程 5 mm
