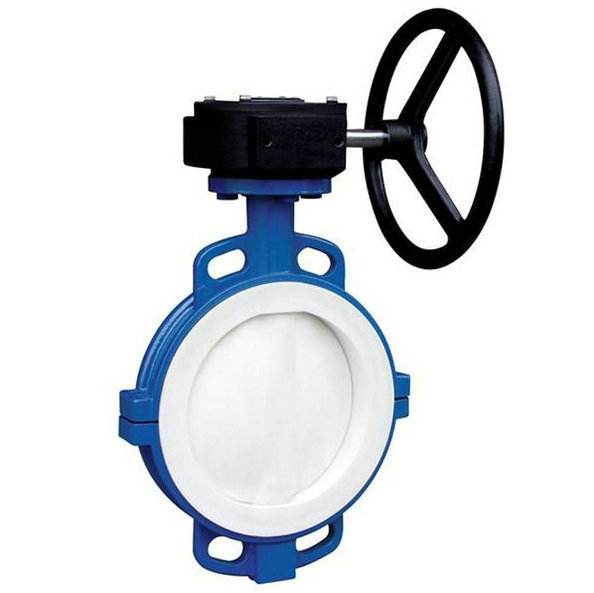

温州三强阀门生产的D71F46-16C衬氟对夹蝶阀在管路中除了起切断和截流用外,近年来已经把密封性能作为评价的主要指标,受到市场的青睐.另外,该衬氟阀门还有体积小、重量轻、结构简单的优点,与同参数闸阀比较,平均减轻重量达30-50％,蝶板旋转90°即可实现启、闭过程,又由于转轴两侧蝶板受介质作用力近似相等,转矩相反,因此启闭力矩较小
一、公司推出的氟塑料衬里蝶阀系列
1.其基本类型有两种,即D71F4和D71F46(中线)以及D71F4和D71F46(偏心)全衬里型对夹式蝶阀,采用对分两片阀式组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受"除熔融碱金属和元素氟"外的任何介质腐蚀,其中D71F4阀杆也蝶板(锻)为一体,表面均匀包裹一层FEP.阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面处配以耐温抗老化SI橡胶的弹性衬垫阀座,完全达到介质的零泄露.
2.有上述型号扩展而成的D71F和D41F型法兰连接阀体全衬里,蝶板为不锈钢的衬里型蝶阀.3.D343F型法兰连接双偏心全衬里蝶阀.
二、衬氟对夹蝶阀结构特点
1.中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力、流量可自由调节;
2.四级加载弹性密封,绝对保证了阀门内、外的零泄露;
a.轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈;
b.轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合;
c.轴的径向采用O型圈与金属垫的组合;
d.阀座镶在有弹性条的阀体槽内;
3.偏心蝶阀为二维方向偏心产生的凸轮效应会使密封副产生足够的密封比压,并且随着工作压力的升高,密封副产生足够的密封比压,并且随着工作压力的升高,密封效果更理想.
4.法兰连接双偏心蝶阀试用于压力较高场合.三、设计规范遵循GB12238,API609,MSSSP-67,MSSSP-68标准.
5.采用可调性弹子定位,定位准确,结构简单.(*采用O型圈是为了防止意外泄漏时的安全措施)
三、驱动方式手动、蜗轮转动、气动、电动.
对夹连接蝶阀（中线）•设计与制造符合中国国家标准•基本结构形式（*蝶板轴与阀体/阀座中心重合）
a:D71F46全衬里型阀体全衬里/蝶板全衬层/蝶板与蝶板轴和为一体；
b:D71F4全衬里型阀体全衬里/蝶板全衬层/蝶板与蝶板轴组合装配；
C:D71F半衬里型阀体全衬里/蝶板为不锈钢（不衬）蝶板与蝶板轴组合装配。
