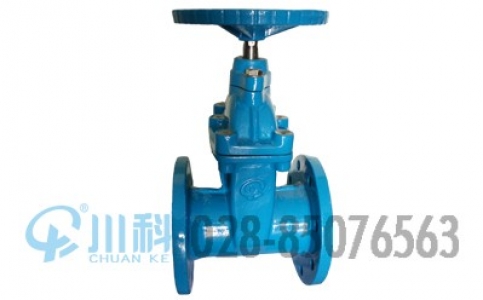

一、暗杆软密封闸阀Z45X-10/16Q的介绍：
川科泵阀生产的暗杆软密封闸阀Z45X-10/16Q，利用闸板整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象。
二、暗杆软密封闸阀Z45X-10/16Q的适用范围：
软密封闸阀广泛用于自来水、污水、建筑、石油、化工食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
三、暗杆软密封闸阀Z45X-10/16Q的主要零件材料：
材料
|
阀体
|
球墨铸铁
|
闸门
|
球墨铸铁外覆 EPDM
|
螺栓
|
镀锌
|
密封圈
|
耐油橡胶
|
阀盖
|
球墨铸铁 HT200
|
阀杆
|
不锈钢
|
“ O”形密封圈
|
耐油橡胶
|
四、暗杆软密封闸阀Z45X-10/16Q的主要参数：
型号
|
公称压力
﹝MPa﹞
|
试验压力﹝MPa﹞
|
适用温度
|
适用介质
|
壳体
|
密封
|
Z45X-10/16Q
|
1.0
|
1.5
|
1.1
|
≤80℃
|
水、油品、
污水、海水
|
1.6
|
2.4
|
1.76
|
五、暗杆软密封闸阀Z45X-10/16Q的主要外形尺寸：
公称通径DN（mm）
|
尺寸（mm）
|
L
|
D0
|
H
|
50
|
178
|
175
|
240
|
65
|
190
|
175
|
270
|
80
|
203
|
200
|
310
|
100
|
229
|
200
|
330
|
125
|
254
|
240
|
380
|
150
|
267
|
270
|
460
|
200
|
292
|
305
|
530
|
250
|
330
|
360
|
680
|
300
|
356
|
360
|
720
|
350
|
381
|
360
|
830
|
400
|
406
|
450
|
950
|
450
|
432
|
450
|
1020
|
500
|
457
|
660
|
1250
|
600
|
508
|
660
|
1305
|
700
|
610
|
750
|
1550
|
800
|
660
|
850
|
1750
|
900
|
711
|
－
|
1950
|
1000
|
811
|
－
|
2170
|
六、暗杆软密封闸阀Z45X-10/16Q的特点：
1、整体包胶：闸板采用整体包胶，其良好的覆盖性与精确的几何尺寸，保证密封可靠，寿命长。
2、耐腐蚀：内腔采用无毒环氧树脂涂装，防止腐蚀和生锈，不但可供生饮，而且可用于污水系统。
3、三“O”密封：阀杆采用三道O型环密封，摩擦阻力小，开关轻巧，不漏水。
七、川科泵阀订购须知：
1、该参数为标准参数，若有其他要求以及其他型号请联系川科泵阀咨询
