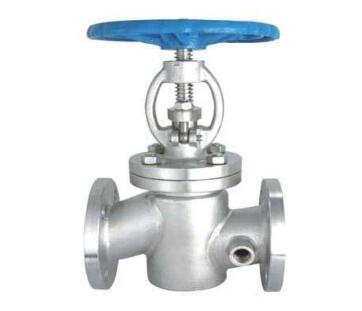

BJ41HW夹套保温直通式截止阀 夹套保温截止阀 保温截止阀价格
概述
夹套保温直通式截止阀主要应用于化工、石油、制药、冶金等行业的系统管路中,主要作用是输送在常温状态下会凝固、易结晶的介质。夹套保温直通式截止阀两法兰之间焊装有金属夹套,在截止阀的侧面和底部设置了夹套接口,用于注入蒸汽或其它保温、保冷介质,确保阀内介质能够正常工作。夹套保温直通式截止阀的连接法兰相较于普通截止阀要大一至两个规格。
直通式保温截止阀工作原理
直通保温截止阀是原有的截止阀两端法兰之间焊装一个金属夹套,侧面两边装有夹套的连接口,用于蒸汽或导热油的进出。从而起到对截止阀内部介质的保温效果,确保粘稠介质流通正常。直通保温截止阀主要应用于化工、石油、沥青、制药、冶金等行业的系统管路中,主要作用是输送在常温状态下会凝固、易结晶的介质。
主要外形尺寸和连接尺寸(系列2)
型号 |
公称通径
DN(mm) |
尺寸(mm) |
配应法兰
DN |
L |
D |
D1 |
D2 |
b |
Z-Φd |
BJ41HW-16C P |
15 |
130 |
115 |
85 |
65 |
14 |
4-Φ14 |
25 |
20 |
150 |
135 |
100 |
78 |
15 |
4-Φ18 |
32 |
25 |
160 |
145 |
110 |
85 |
16 |
4-Φ18 |
40 |
32 |
180 |
160 |
125 |
100 |
16 |
4-Φ18 |
50 |
40 |
200 |
180 |
145 |
120 |
18 |
4-Φ18 |
65 |
50 |
230 |
195 |
160 |
135 |
20 |
8-Φ18 |
80 |
65 |
290 |
215 |
180 |
155 |
20 |
8-Φ18 |
100 |
80 |
310 |
245 |
210 |
185 |
22 |
8-Φ18 |
125 |
100 |
350 |
280 |
240 |
210 |
24 |
8-Φ23 |
150 |
125 |
400 |
335 |
295 |
265 |
26 |
12-Φ23 |
200 |
150 |
480 |
405 |
335 |
320 |
30 |
12-Φ25 |
250 |
200 |
600 |
460 |
410 |
375 |
30 |
12-Φ25 |
300 |
BJ41HW-25C P |
15 |
130 |
115 |
85 |
65 |
16 |
4-Φ14 |
25 |
20 |
150 |
135 |
100 |
78 |
18 |
4-Φ18 |
32 |
25 |
160 |
145 |
110 |
85 |
18 |
4Φ18 |
40 |
32 |
180 |
160 |
125 |
100 |
20 |
4-Φ18 |
50 |
40 |
200 |
180 |
145 |
120 |
22 |
8-Φ18 |
65 |
50 |
230 |
195 |
160 |
135 |
22 |
8-Φ18 |
80 |
65 |
290 |
230 |
190 |
160 |
24 |
8-Φ23 |
100 |
80 |
310 |
270 |
220 |
188 |
28 |
8-Φ25 |
125 |
100 |
350 |
330 |
250 |
218 |
30 |
8-Φ25 |
150 |
125 |
400 |
360 |
310 |
278 |
34 |
12-Φ25 |
200 |
150 |
480 |
425 |
370 |
332 |
36 |
12-Φ30 |
250 |
200 |
600 |
485 |
430 |
390 |
40 |
18-Φ30 |
300 |
