气液增压泵

G系列泵为单驱动头单作用气液增压泵，驱动活塞直径为160mm，使用气压 不大于8bar.该系列泵具有以下特点：

1：携带方便.因重量轻，非常适合于户外作业。

2：无需用电.可用于易燃易爆等危险场所。

3：多种气体驱动.压缩空气 氮气等其它惰性气体可作为驱动源。

4：流量大，输出压力高。

5：适用范围广.可用于液压油 纯水 化学溶剂和液态CO2等绝大部分液体。

6：使用便捷，维护简单。

原理介绍

GD系列气液增压泵是以气体为动力源的一种往复式柱塞泵，利用大面积活塞端的低压气体驱动面产生小面积活塞端的高压液体，增压比决定泵的最大输出压力。工作时，当驱动活塞向后运行时，将液体吸入泵内，此时入口处的单向阀打开，出口单向阀关闭；当活塞向前运行时，在液体一侧会形成一定压力，压力会将入口处单向阀关闭，出口处单向阀打开，高压液体就从出口处流出。液泵能够实现自动循环，当出口压力升高时，泵会减速运行，并对活塞产生一定的阻力，当力平衡时，泵会自动停止运行，此时高压活塞端压力与液压力达到平衡，活塞保持静止，此时能量消耗最低，液体温度不再增加，各部件停止工作。当出口压力降低或气体驱动压力增加时，液泵会自动启动运行。

气液增压泵产品特性

GD系列气液增压泵是由我公司自主研发的产品。其原理是利用大面积活塞的低气压转换为小面积活塞的高液压。

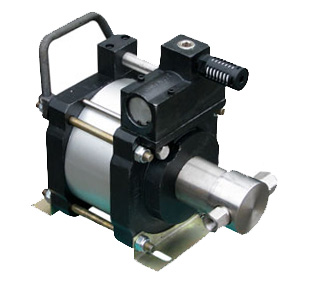

G系列气液增压泵

    G系列气液增压泵采用单气控非平衡气体分配阀来实现泵的自动往复运动，泵体气驱部分全部采用铝合金制造，铝合金零部件加工后经氧化处理成黑色，保证了产品的外型美观及永不生锈。
    接液部分材质根据介质不同选用碳钢或不锈钢，泵的全套密封件均为进口优质产品，从而保证了泵的性能。本系列驱动活塞直径为160mm。
    最大驱动气压为10bar，为了保证泵的寿命，建议使用气压≤8bar。

*增压比为驱动活塞面积/液压柱塞面积
*出口压力为空气驱动压力为8bar(116psi)时的静态出口压力(估算值及最大允许值)
*流量为在空气驱动压力为6bar(87psi)，出口压力为0时液泵的近似流量
*液泵运行所需的最小驱动压力为3bar(43.5psi)，依据特定的压力比达到一定的输出压力
