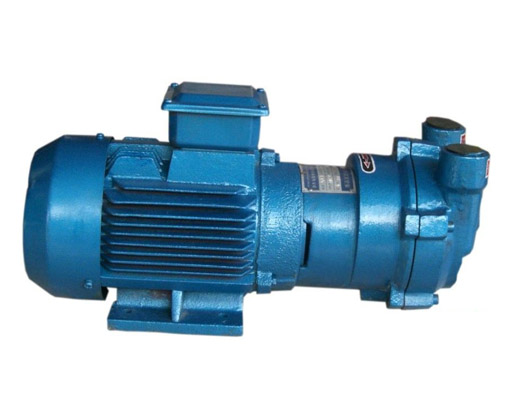

【SKA型水环式真空泵】产品简介：
SKA型水环式真空泵（简称：SKA真空泵、水循环真空泵），
适于抽除气体和水蒸汽。吸气压力可以达到33mbar绝压（97%真空度）当真空泵在吸气压力低于80mbar的状态下长期工作时，应联接汽蚀保护管以对
泵进行保护，如配大气喷射器（见附件表）吸气压力可达10mbar，喷射器可直接装在真空泵上。作为压缩机用时，其压力最大至0.26mbar（绝压）。
SKA型水环真空泵为整体结构—机泵同轴的单级泵。轴封采用机械密封，具有结构简单，安装简捷、无油、安全可靠等特点。
【SKA型水环式真空泵】工作原理：
SKA型水环式真空泵如图（1）所示叶轮3偏心地安装在泵体之内，起动时向泵内注入一定高度的水，因此当叶轮3旋转时，水受离心力的作用而在泵体内壁形成
一旋转水环1，水环下部内表面与轮毂相切，沿箭头方向旋转，在前半转过程中，SKA型水环式真空泵水环内表面逐渐与轮毂脱离，因此在叶轮叶片间与水环形成
封闭空间，随着叶轮的旋转，该空间逐渐扩大，空间气体压力降低，气体自圆盘吸气口被吸入；在后半转过程中，水环内表面逐渐与轮毂靠近，叶片间的空间逐渐缩
小，空间气体压力升高，高于排气口压力时，叶片间的气体自圆盘排气口被排出。如此叶轮每转动一周，叶片间的空间吸排气一次，许多空间不停地工作，SKA型
水环式真空泵就连续不断地抽吸或压送气体。
SKA型水循环真空泵由于在工作过程中，做功产生热量，会使工作水环发热，同时一部分水和气体一起被排周，因此，在工作过程中，必须不断地给泵供水，以冷却和补充泵内消耗的水，满足泵的工作要求。
当SKA型水环式真空泵排出的气体不再利用时，在SKA型水环式真空泵排气口上接有气水分离器，废气和所带的部分水排入气水分离器后，气水分离，气体由排
气管排出，留下的水经回水管供至泵内继续使用。随着工作时间的延长，工作水温度会不断地升高，这时需从供水管供给冷水，以降低工作水的温度，保证泵能达到
所要求的技术要求和性能指标。
【SKA型水环式真空泵】结构及特点：
△ 机泵同轴式直联设计，节省空间，易于安装。
△ 采用机械密封作为标准配置，消除了泄露，维护简便。
△ 运行平稳，噪音可低至62分贝
△ 统一的耐腐蚀设计，青铜叶轮提高了泵的耐腐蚀性，不锈钢材质则更适用于更为苛刻的应用
△ 独特的柔性排气口设计，不会产生过压缩，确保了SKA在其性能范围内效率最佳。
【SKA型水环式真空泵】使用范围：
SKA型水环式真空泵及压缩机被广泛用于石油化工、制药、食品、制糖工业等领域，由于在工作过程中，气体的压缩过程是等温的，所以在压缩和抽吸易燃易爆气体时，不易发生危险，其应用更加广泛。
【SKA型水循环真空泵】性能参数：
| 曲线编号 |
型号 |
最大气量(m3/min) |
极限真空(MPa) |
电机功率
(kw) |
泵转速(R.P.m) |
工作液流量(L/min) |
噪音
(A) |
重量
(kg) |
| 60V |
SKA2060 |
0.45 |
0.097 |
0.81 |
2880 |
2 |
62 |
37 |
| 61V |
SKA2061 |
0.86 |
0.097 |
1.45 |
2880 |
2 |
65 |
41 |
| 70V |
SKA2070 |
1.33 |
0.097 |
2.35 |
2850 |
2.5 |
66 |
66 |
| 71V |
SKA2071 |
1.83 |
0.097 |
3.85 |
2860 |
4.2 |
72 |
85 |
| 110V |
SKA5110 |
2.75 |
0.097 |
4 |
1450 |
6.7 |
63 |
120 |
| 111V |
SKA5111 |
3.83 |
0.097 |
5.5 |
1450 |
8.3 |
68 |
150 |
| 121V |
SKA5121 |
4.66 |
0.097 |
7.5 |
1450 |
10 |
69 |
210 |
| 131V |
SKA5131 |
6.66 |
0.097 |
11 |
1430 |
15 |
73 |
280 |
| 161V |
SKA5161 |
8.33 |
0.097 |
15 |
970 |
20 |
74 |
390 |
注：1、表中所列数据在下列技术条件下测出：
① 大气压力101325Pa（1013mbar）
② 进水温度15℃
③ 吸入空气温度20℃
④ 空气相对湿度70%
2、性能允许偏差±10%
