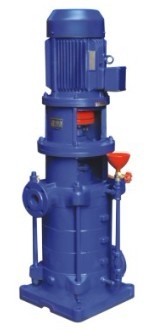

DL立式多级泵的产品简介
DL、DLR系列立式多级离心泵（低转速n=1450r/min）是本厂根据高层建筑给水市场的实际需要和国家消防局GB 6245-1998《消防泵性能要求和试验方法》标准而研制开发是新型新品。供输送不含坚硬颗粒及物理化学性质类似于水的介质之用。流量范围为5～360m3/h,扬程范围为22～300m,配套功率范围为1.5～220KW,口径范围为φ40～φ200m。同一台泵的出口可设1～5个出口。
DL立式多级泵的适用范围：
广泛应用于高层建筑的消防、生活供水以及空调机组循环、冷却水输送。
DL立式多级泵的产品特点：
1、水力模型先进：效率高，性能范围广。
2、结构新颖，运行可靠：取消了平衡鼓，其轴向力采用水力平衡，彻底解决了平衡鼓易锈蚀、易咬死、易磨损的问题，保证了运行更加可靠。
3、更少的运行、维修费用：采用优质机械密封，耐磨损、无泄漏、使用寿命长，故障率低，具有更少的运行维修费用。
4、运行平稳，噪音低：采用低转速电机，使泵运行平稳，噪音更低。
5、立式结构，占地面积小。
DL立式多级泵的产品用途
主要用于高层建筑生活给水、消防恒压供水、自动喷淋水、自动水幕供水等，也可应用于厂矿给排水、远距离送水，各种设备配套使用以及各种生产工艺用水等。DL型立式多级离心泵介质使用温度不超过80℃，DLR型介质使用温度不超过120℃
DL立式多级泵的技术参数：
流量：4.2-504m3/h；
扬程：24-240m；
功率：1.5-450kw；
转速：1480r/min；
口径：φ40-φ250；
温度范围：0-+90℃；
工作压力：≤2.4Mpa。
DL立式多级泵的使用条件
1、使用的介质应类似水，运动粘度<150mm2/s,且无坚硬颗粒，无腐蚀性质；
2、DL立式多级离心泵使用的环境海拔高度<1000米，超过时应在订货进提出，以便本厂为您提供更为可靠的产品；
3、介质使用温度-15℃～120℃;
4、最大系统工作压力≤2.5MPa;
5、周围环境温度应低于40℃,相对湿度低于95％。
DL立式多级泵的结构说明
DL型立式多级离心泵由电机和泵两部分组成，电机为Y型三相异步电机，泵和电机采用联轴器连接，整体为刚性连接，使用时无需校正。泵由定子部分和转子部分组成。泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成。为防止定子磨损，定子上装有密封环、平衡套等，磨损后可用备件更换。转子部分由轴、叶轮、平衡毂等组成。转子下端为水润滑轴承，上部为角接触球轴承，DL立式多级离心泵的轴向力绝大部分由平衡鼓来承担，其余小部分残余轴向力幅角接触球轴承来承受。进水段和出水段和结合面用纸垫通过接紧达到密封。轴封采用填料或机械密封，用户可根据需要选择。
DL型立式多级泵旋转方向从驱动端向下看为逆时针方向转动。
1、DL立式多级离心泵结构紧凑，体积小，外形美观，占地面积小，节省建筑费用；
2、DL立式多级离心泵的吸入口和出水口在同一中心线上，简化管路的连接；
3、根据实际情况，DL立式多级离心泵的进出口可装配成90°、180°、270°不同的方向；
4、根据实际情况，DL型立式多级离心泵的出口可装配成1~5个出口，以满足同一台泵上获得不同的扬程；
DL立式多级泵的安装
1. 安装前检査水泵和电机的完好惰况.
2. 泵安装位置应尽可能靠近水源处
3. 泵与底座安装有两种方式，一种是直接装在水泥基础上的刚性连接，另一种是采用JGD型减振器安装的柔性连接，具体方法见安装示意图所示.
4. 直接安装可将泵安放在基础上垫高30-40毫米（准备充填水泥浆之用).然后进行校正，并穿好地脚螺栓，充填水泥砂浆，经3~5天水泥干涸后.重新校正，待水泥完全干涸后，拧紧地脚螺栓的螺母.
5. 安装管路吋，逬、出水管路都应有各自的支承，不应使泵的法兰承受过大的管路重量.
6. 泵用于有吸程场合，进水管端应装有底闼.并且进出口管路不应有过多弯道.同时不得有漏水.漏气现象存在.
7. 在逬口管路上最好装有过滤网，以防杂质进入叶轮内部.滤网的有效面积应是进水管面积的3~4倍，以保证液体的自由畅通
8. 为了维护和使用方便安全，在泵的进.出口管路上各安装一只调节阀及在泵出口附近安装一只压力表.以保证泵在额定范围内运行，确保泵的正常运行和使用寿命
9.逬口如需扩径连接，请选用偏心异径管遒接头
DL立式多级泵订货须知：
1. DL立式多级泵产品名称与型号:
2. DL立式多级泵进出口径
3. DL立式多级泵的扬程（m）
4. DL立式多级泵的流量
5. DL立式多级泵的电机功率（KW）
6. DL立式多级泵的转速（r/min）
7. DL立式多级泵的电机电压（V）
8. DL立式多级泵的吸程（m）
9. DL立式多级泵是否带附件以便我们的为您正确选型。
