上海冠环阀门制造有限公司生产的不锈钢内螺纹球阀,Q11F不锈钢内螺纹球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。不锈钢内螺纹球阀选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
一、详细资料：
Q11F内螺纹球阀,丝口球阀及对焊球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
二、产品特点:
内螺纹连接球阀及对焊连接球阀分为整体式(一片式)、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。

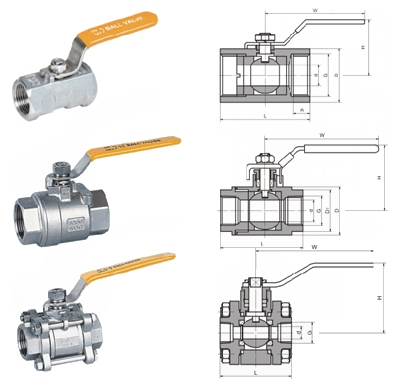

三、主要连接尺寸:
SIZE
|
1/4"
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1-1/4"
|
1-1/2"
|
2"
|
2-1/2"
|
3"
|
4"
|
D
|
11.6
|
12.7
|
15
|
20
|
25
|
32
|
38
|
50
|
65
|
80
|
100
|
L
|
55
|
55
|
65
|
75
|
88
|
102
|
110
|
125
|
162
|
189
|
260
|
H
|
50
|
50
|
60
|
64
|
71
|
78
|
86
|
95
|
130
|
148
|
180
|
E
|
100
|
100
|
130
|
130
|
165
|
165
|
190
|
190
|
250
|
250
|
280
|
四、主要零件材料:
序号NO.
|
零件名称
|
材质
|
不锈钢
|
碳钢
|
1
|
阀体
|
不锈钢CF8M
|
碳钢WCB
|
2
|
球体
|
不锈钢SS316
|
不锈钢SS304
|
3
|
密封圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
4
|
密封垫
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
5
|
阀盖
|
不锈钢CF8M
|
碳钢WCB
|
6
|
阀杆
|
不锈钢SS316
|
不锈钢SS304
|
7
|
止推垫圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
8
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
9
|
填料压盖螺母
|
不锈钢SS304
|
不锈钢SS304
|
10
|
手柄
|
不锈钢SS304
|
不锈钢SS304
|
11
|
垫圈
|
不锈钢SS304
|
不锈钢SS304
|
12
|
阀杆螺母
|
不锈钢SS304
|
不锈钢SS304
|
13
|
手柄套
|
塑料
|
塑料
|
