一、产品介绍

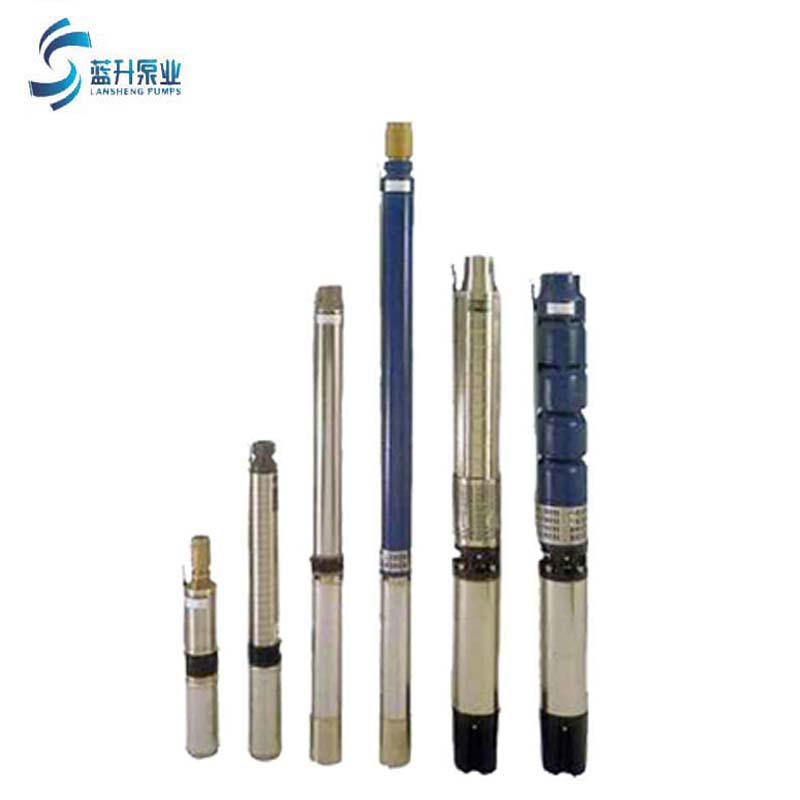

济南QJ深井泵是电机与水泵直联一体潜入水中工作的提水机具，它适用于从深井撮地下水也可用 于河流、水库、水渠等到提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。
二、QJ深井泵特点
1、电机、水泵一体、潜入水中运行，安全可靠。
2、对井管、扬水管无特殊要求（即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用
3、安装、使用、维护方便简单占地面积小、不需要造泵房。
4、结构简单，节省原材料。
潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。
三、济南QJ深井泵使用条件
1、额定频率为50HZ，额定电压为380+5％伏的三相交流电源。
2、水泵进水口必须在动水位1米以下，但潜水深度不得超过静水位以下70米，电机下端距井底水深最少在1米以上。
3、水温一般不得高于20OC。
4、水质要求：（1）水中含砂量不大于0.01％（重量比）；
（2）PH值在6.5~8.5范围；
（3）氯离子含量不大于400毫克/升
5、要求井正直、进壁光滑。
四、结构说明
1、山东QJ深井泵由：水泵、潜水电机（包括电缆）、输水管和控制开关四大部分组成。潜水泵为单吸多级立式离心泵：潜水电机为密闭充水湿式、立式三相笼异步电动机，电机与水泵通过爪式或单健筒式联轴器直接；配备有不同规格的三芯电缆；起动设备为不同容量等级的空气开关和自偶减压起动器、输水管为不同直径的钢管制成、采用法兰联接，高扬程式电泵采用闸阀控制。
2、山东潜水泵每级导流壳中装有一个橡胶轴承；叶轮用锥形套固定在泵轴上；导流壳采用螺纹或螺栓联成一体。
3、山东高扬程潜水泵上部装有止回阀，避免停机水垂造成机组破坏。
4、山东潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封，防止流砂进入电机。
5、山东潜水电机采用水润滑轴承，下部装有橡胶调压膜、调压弹簧，组成调压室，调节由于温度引起的 压力变化；电机绕组采用聚乙稀绝缘，尼龙护套耐用消费品水电磁线，电缆联接方式按QJ型电缆接头工艺，把接头绝缘脱去刮净漆层，分别接好，焊接牢固，用生橡胶绕一层。再用防水粘胶带缠2~3层，外面包上2~3层防水胶布或用水胶粘结包一层橡胶带（自行车里带）以防渗水。
6、山东电机密闭，采用精密止口螺栓，电缆出口加胶垫进行密封。
7、山东电机上端有一个注水孔，有一个放气孔，下部有一个放水孔。
8、山东电机下部装有上下止推轴承，止推轴承上有沟槽用于冷却，和它对磨的是不锈钢推力盘，随水泵的上下轴向力。
