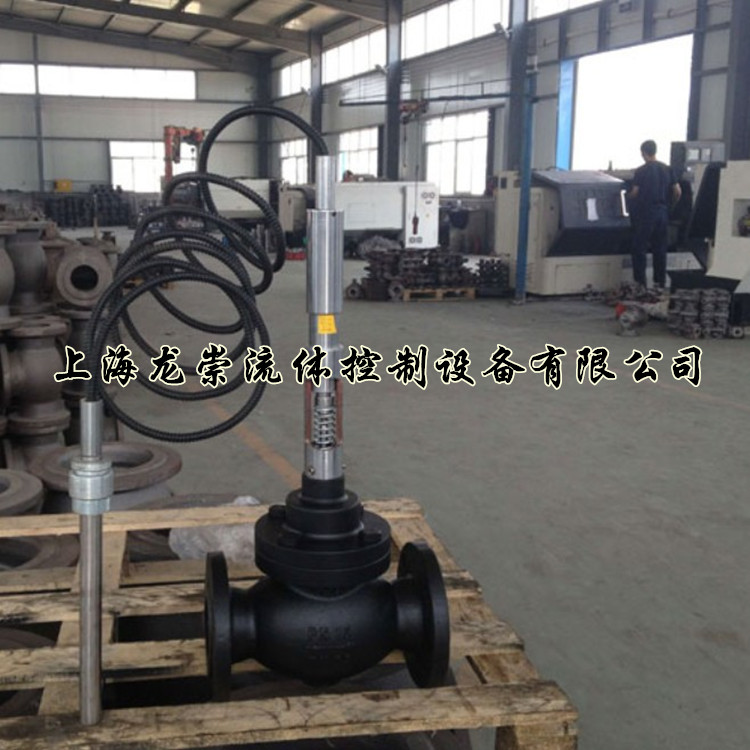

ZZW型自力式温度调节阀（控制阀）无需外界能源而进行温度自动调节。适用于：蒸汽、热水、热油等为介质的各种换热场合。自力式温度调节阀是一种根据被控介质温度的变化自动调节阀门开度的自动阀门功能于一体.广泛应用于供暖、空调、生活热水中的温度自动调节，及特殊场合的温度自自动阀门功能于一体.广泛应用于如化工、纺织、制药等生产工程。
工作原理
ZZW自力式温度调节阀也称自力式温控阀，它是利用液体受热膨胀及液体不可压缩的原理实现自动调节。温度传感器内的液体膨胀是均匀的，其控制作用为比例调节。被控介质温度变化时，传感器内的感温液体体积随着膨胀或收缩。被控介质温度高于设定值时，感温液体膨胀，推动阀芯向下关闭阀门，减少热媒的流量；被控介质的温度低于设定值时，感温液体收缩，复位弹簧推动阀芯开启，增加热媒的流量。结构原理:本产品主要由阀体、阀座、阀瓣、阀盖、温包、调节螺母等零部件组成。根据被调介质出口温度高低自动调节热源入口阀门开展大小，热源与被加热介质既可采用自成回路系统，也可采用直接混合加热系统。适用范围：采暖空调、生活热水、石油化工、电力、机电、纺织、橡胶、食品等行 。
特点
1、体积小、重量轻、安装简易
2、准确可靠寿命长
3、免维修式工作
4、调解设定简易
5、无源工作（无电源、气源正常工作）
6、无需昂贵的调试费用
7、阀体密封采用V型环高温密封组件，防止了阀杆过紧抱死或漏气的可能性。
8、温度感应时间：初次动作120秒，以后30秒；控制精度：±2oC。
主要技术性能指标
通径 DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
Kv(/h)
|
3.2
|
5
|
8
|
12.5
|
20
|
32
|
50
|
80
|
120
|
180
|
260
|
350
|
450
|
500
|
最大允许压差
|
PN16
|
1.6
|
(Mpa)
|
PN25
|
2.5
|
公称压力（Mpa）
|
PN16（阀体材质为球墨铸铁工作温度≤220℃）PN25（阀体材质为铸钢工作温度≤350℃）
|
温度调节范围（℃）
|
25℃、35-110℃
|
平衡元件
|
不锈钢316L波纹管
|
导管长度（m）
|
3.5-20
|
流通介质
|
蒸汽、水、热油等
|
主要外形及连接尺寸
公称通径
DN
|
H1
|
D1
|
D2
|
L
|
D
|
d
|
G
|
H2
|
n-Φ
|
重量（KG）
|
15
|
415
|
95
|
65
|
130
|
180
|
25
|
1¼
|
180
|
4-Φ14
|
7
|
20
|
420
|
105
|
75
|
150
|
180
|
25
|
1¼
|
180
|
4-Φ14
|
8.5
|
25
|
425
|
115
|
85
|
160
|
200
|
25
|
1¼
|
180
|
4-Φ14
|
9.5
|
32
|
555
|
135
|
100
|
180
|
220
|
25
|
1¼
|
180
|
4-Φ18
|
23
|
40
|
570
|
145
|
110
|
200
|
240
|
25
|
1¼
|
180
|
4-Φ18
|
25
|
50
|
610
|
160
|
125
|
230
|
270
|
25
|
1¼
|
280
|
4-Φ18
|
28
|
65
|
635
|
180
|
145
|
290
|
300
|
25
|
1¼
|
280
|
4-Φ18
|
33
|
80
|
680
|
195
|
160
|
310
|
330
|
25
|
1¼
|
280
|
4-Φ18
|
45
|
100
|
720
|
215
|
180
|
350
|
380
|
25
|
1¼
|
280
|
8-Φ23
|
57
|
125
|
760
|
245
|
210
|
395
|
450
|
25
|
1¼
|
380
|
8-Φ23
|
73
|
150
|
800
|
280
|
240
|
470
|
500
|
25
|
1¼
|
380
|
8-Φ23
|
100
|
200
|
950
|
335
|
300
|
550
|
550
|
25
|
1¼
|
480
|
12-Φ22
|
200
|
250
|
985
|
405
|
355
|
640
|
640
|
25
|
1¼
|
480
|
12-Φ22
|
250
|
