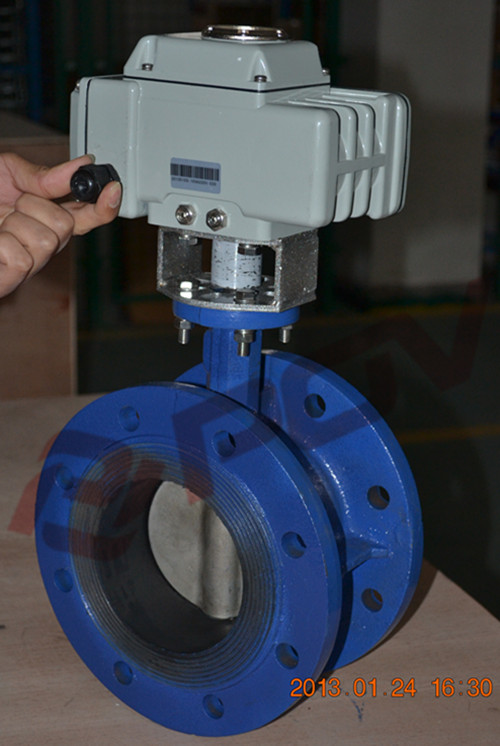

软密封电动法兰式蝶阀 概述
软密封电动法兰式蝶阀是工业管道中应用最为常用的阀门品种之一。电动执行器旋转90°即可快速启闭，操作简单。同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，当开启度在大约15°至70°之间时，又能进行灵敏的流量控制，因此大口径的流量调节，蝶阀具有较大的优势。不适用于有颗粒和温度偏高的工艺介质中。
■密封阀座水线条设计，阀板密封面平面设计，彻底避免气动阀因长时间不开而造成的卡位现象
■阀板上下中孔处，采用球型摩擦面设计，扭矩更小，密封性更好
■阀座无靠背设计，扭矩更轻，也方便用户自行更换阀座
■法兰对夹孔连接适用多种标准
软密封电动法兰式蝶阀 参数
|
|
普通开关型、无源触点开关型
电位计型带电阻输出
电位计型带4-20mA
调节型输入输出4-20mA
|
|
|
EX dⅡBT4 EX d11 CT6
调节型、开关型
|
电压
|
AC220V AC110V AC380
DC12V DC24V DC110V
|
公称通径
|
DN15-100mm
|
公称压力
|
1.6MPa
|
适用温度
|
EPDM:-30~+120℃
|
连接方式
|
法兰、对夹
|
阀体结构
|
双法兰
|
阀体材质
|
球墨铸铁、铸铁
|
阀板材质
|
球墨铸铁、铸铁
|
阀座衬里
|
EPDM
|
适用介质
|
水液、气体、油类等
|
|
|
软密封电动法兰式蝶阀 参数
软密封电动法兰式蝶阀 尺寸数据
英寸（in）
|
DN(mm)
|
尺寸Size（mm）
|
H
|
H1
|
L
|
D1
|
n-ød
|
2"
|
50
|
218
|
113
|
93
|
110
|
4-ø19
|
2"-1/2"
|
65
|
246
|
124
|
108
|
125
|
4-ø20
|
3"
|
80
|
258
|
134
|
112
|
145
|
4-ø20
|
4"
|
100
|
276
|
141
|
114
|
160
|
8-ø22
|
5"
|
125
|
303
|
156
|
127
|
180
|
8-ø20
|
6"
|
150
|
355
|
168
|
140
|
210
|
8-ø20
|
8"
|
200
|
371
|
184
|
140
|
240
|
8-ø23
|
10"
|
250
|
412
|
205
|
152
|
295
|
8-ø23
|
12"
|
300
|
461
|
235
|
165
|
350
|
12-ø23
|
14"
|
350
|
550
|
280
|
178
|
400
|
12-ø23
|
16"
|
400
|
638
|
368
|
190
|
460
|
16-ø23
|
18"
|
450
|
692
|
397
|
216
|
515
|
16-ø27
|
20"
|
500
|
778
|
430
|
229
|
620
|
20-ø27
|
24"
|
600
|
880
|
500
|
267
|
725
|
20-ø27
|
