我公司提供TD42热动力圆盘式疏水阀产品简介，型号规格，工作原理，主要标准，技术参数，结构图片，规格尺寸表，品牌厂家等资料。

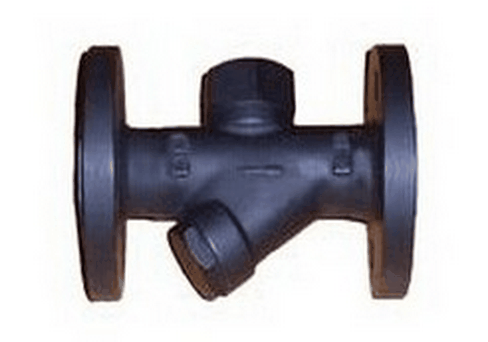

圆盘式蒸汽疏水阀产品简介：
圆盘式蒸汽疏水阀是根据热动力原理，利用蒸汽和凝结水的热动力学不同的特性，引起动能和势能动静压变化。使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻汽排水目的。当凝结水排流较低时会发生第二次蒸发，并在粘度、密封等方面与蒸汽方面存在差异驱动启闭件。热动力式蒸汽疏水阀带蒸汽或空气保温装置，不受环境温度影响，减少动作频率，延长寿命。备有过滤器和排污。该阀动作灵敏可靠，排水量大。
圆盘式蒸汽疏水阀工作原理：
圆盘式蒸汽疏水阀内有一个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽进入疏水阀内，蒸汽的体积迅速扩大，蒸汽比凝结水的流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，间断排水。
圆盘式蒸汽疏水阀产品特点：
1、该阀体积小，重量轻，安装简便。
2、耐腐蚀，耐磨损，使用寿命长。
3、间断排放凝结水。
4、内置大流通面积过滤网，确保无故障工作。
5、可在线更换内件和在线清理杂质，维护方便。
圆盘式蒸汽疏水阀工作原理、流程图：
 |
１
当装置启动时，空气和冷凝水进入疏水阀，阀片在工作压差的作用下被推离阀座，迅速排出空气和冷凝水。
|
 |
２
热凝水进入疏水阀，阀片仍被推离阀座，说明圆盘式疏水阀的排放动作并不受温度影响。
|
 |
３
当蒸汽进入时，由于蒸汽的流速比凝结水快，阀片在蒸汽流动的吸力下迅速贴向阀座，同时由于阀片上部的受力面积（整个阀片）大于下部（蒸汽进口），所以阀片紧紧关闭阀口。
|
 |
４
阀口被关闭时，阀片上部的蒸汽被封存在阀帽内，形成汽室。直到汽室里的蒸汽冷凝降温后，汽室内的压降促使阀片重新被推开，继续排放凝结水。
|
圆盘式蒸汽疏水阀外形连接尺寸：
| 产品型号Produstion Type |
DN |
尺寸(mmDimensions |
| 螺纹连接 |
承插焊连接 |
法兰连接 |
| L |
H |
L |
H |
d1 |
t |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-φd |
| CS19H |
16 |
C |
15 |
90 |
80 |
75 |
80 |
23 |
7 |
150 |
110 |
95 |
65 |
45 |
14 |
2 |
4-φ14 |
| 25 |
20 |
90 |
90 |
85 |
90 |
28 |
7 |
150 |
110 |
105 |
75 |
55 |
14 |
2 |
4-φ14 |
| 40 |
25 |
90 |
115 |
90 |
115 |
33 |
10 |
160 |
115 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
| CS69H |
16 |
C |
32 |
120 |
138 |
120 |
138 |
42 |
12 |
230 |
138 |
135 |
100 |
78 |
16 |
2 |
4×φ18 |
| 25 |
40 |
120 |
148 |
120 |
148 |
52 |
12 |
230 |
148 |
145 |
110 |
85 |
16 |
3 |
4×φ18 |
| 40 |
50 |
140 |
163 |
140 |
163 |
62 |
12 |
230 |
163 |
160 |
125 |
100 |
16 |
3 |
4×φ18 |
| CS49H |
16 |
C |
65 |
/ |
/ |
/ |
/ |
/ |
/ |
250 |
185 |
180 |
145 |
120 |
18 |
3 |
4×φ18 |
| 25 |
80 |
/ |
/ |
/ |
/ |
/ |
/ |
280 |
285 |
195 |
160 |
135 |
20 |
3 |
8×φ18 |
| 40 |
100 |
/ |
/ |
/ |
/ |
/ |
/ |
310 |
315 |
215 |
180 |
155 |
20 |
3 |
8×φ18 |
| |
|
|
15 |
90 |
80 |
75 |
80 |
23 |
7 |
150 |
110 |
95 |
95 |
45 |
14 |
2 |
4-φ14 |
| |
|
|
20 |
90 |
90 |
85 |
90 |
28 |
7 |
150 |
110 |
105 |
75 |
55 |
14 |
2 |
4-φ14 |
CS19H-16Z
CS49H-16Z |
25 |
90 |
115 |
90 |
115 |
33 |
10 |
160 |
115 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
圆盘式蒸汽疏水阀排量图：
订货须知：
一、若订货前还未选定型号，请向我们提供您的使用参数：【TD42热动力圆盘式疏水阀】1.公称通径 2.产品型号 3.流体性质（包括公称压力、温度、介质） 4.阀体、密封材料 5.连接方式 6.传动方式。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我公司专家为您审核把关。
