简介

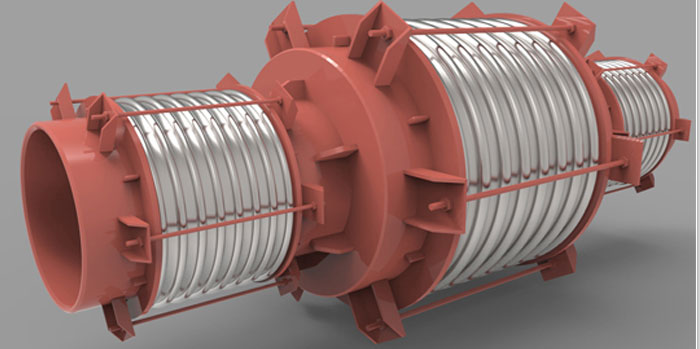

ZP直管压力平衡波纹补偿器又叫直管压力平衡型膨胀节,其构成要有两种不同规格的波纹管,两端各有一个工作波纹管,中间有一个平衡波纹管,中间的平衡直径是两端的平衡直径的1.4倍,通过受力构件(大拉杆或舌管)来承受内压推力,管系需要中间固定支架。压力平衡式的补偿器多用在自身可以吸收补偿器自身的压力,不对管道设备产生推力类的管道补偿。并且可以减少对于固定支架的要求,此类膨胀节只能吸收轴向位移。
使用范围
主要是采用帕斯卡静力学原理,使内压自平衡,能够平衡压力产生的推力,用于不允许有较大的推力的场合,多用于直管道不宜设置固定支架的高物位或大直径管道中。补偿系统中的轴向位移。
优点:
1、能满足管道热胀或冷缩和外部作用力下位移变化,减轻固定支墩的荷载。
2、耐高温、耐腐蚀、耐高压。
3、补偿吸收轴向位移。
