※X、Y、Z 三轴超宽硬轨，以保证机床加工刚性。
※高速，高精度主轴。
※台湾名牌斗笠式刀库，刀库容量16 把。
※冷却系统采用大流量，高扬程水泵，保证在高速切削下具有充分冷却。
※整机采用封闭防护罩，全封闭电柜，安全、美观。
标准配置
※广数983M
※RS232 通讯接口
选择配置
※FANUC 0i mate-MD、西门子828D或华中22M、KND-2000M 数控系统
※16 把圆盘式刀库
※数控第四轴
※自动排屑系统

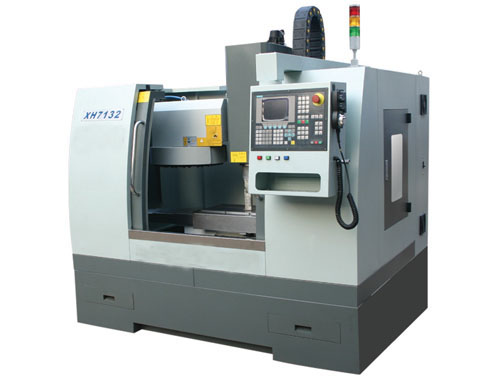

主要技术参数 Specifications Units XH7132 XK7132
工作台行程X、Y、Z Table travel (X,Y,Z) mm 620×350×500 620×350×500
工作台尺寸 Table size mm 920×320 920×320
底座T槽个数/宽度/间距 Number/Width/Distance of T-slot mm 3-14-85 3-14-85
主轴端面至工作台面距离
Distance from spindle nose to table surface mm 100-600 100-600
主轴中心至立柱导轨面距离
Distance from spindle axis to column guideway mm 395 395
主轴锥度 Taper of spindle BT40 BT40
主轴转速范围 Spindle speed range rpm 60-6000 60-6000
主轴电机功率 Spindle motor power kW 伺服3.7 伺服3.7/变频4
快速移动速度X、Y、Z Rapid feed speed mm/min 18000 18000
进给移动速度X、Y、Z Feed speed mm/min 2.5-3000 2.5-3000
刀库容量 Tool magazine capability qty 16
最大刀具尺寸 Max. dimension of tool mm Φ120×200
最大刀具重量 Max. weight of tool kg 8
定位精度 Positioning accuracy mm ±0.015 ±0.02
重复定位精度 Repeat positioning accuracy mm ±0.0075 ±0.01
外形尺寸 Overall dimension mm 2020×1970×2160 2020×1970×2160
整机重量 Machine weight kg 2750 2650
|
