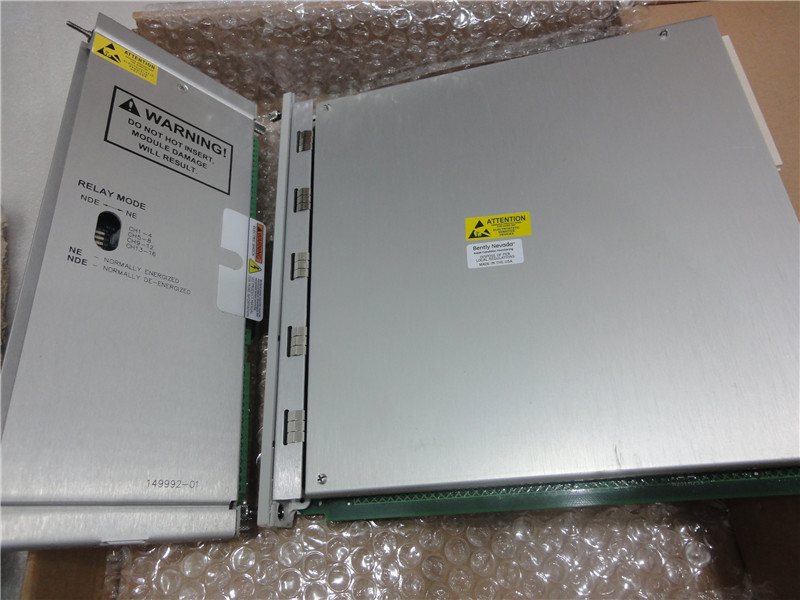

BENTLY位移/速度监测模块3500/25-01-03-00

3500系统提供连续的，在线监测，适用于机械保护应用程序，并被设计为完全符合美国石油研究所的670标准的要求，这样的系统。它代表我们最有能力和灵活的系统，在传统的基于机架的设计，并代表在其他系统中没有提供的许多功能和优势。该系统的高度模块化设计包括：

3500/50仪器机架（要求）

一个或两个3500 / 15电源（要求）

3500/22m瞬态数据接口或3500 / 20架接口模块（必修）

一个或两个3500/25键相位模块（可选）

3500机架配置软件（要求）

一个或多个3500/X显示器模块（要求）

一个或更多的3500/32或3500/34 TMR继电器模块继电器模块（可选）

一个或多个3500/92通信网关模块（可选）

3500/93，3500/94，或3500/95显示或3500操作显示软件在兼容的个人电脑上运行（可选）

内部本质安全的障碍或外部，或危险区域安装电流隔离器（可选）

BENTLY位移/速度监测模块3500/25-01-03-00设计标准

位移/速度加速度监测器

3500/42-AXX-BXX

选项描述

A: I/O 模块类型 0 1 带内部端子的位移/速度

加速度 I/O 模块

0 2 带外部端子的位移/速度

加速度 I/O 模块

0 3 带外部端子的三重冗余

(TMR)I/O 模块

0 4 带内部安全栅(4×位移/

加速度通道)和内部端子

的 I/O 模块

0 5 带内部安全栅(2×位移/

加速度+2×速度计通道)

和内部端子的 I/O 模块

0 6 带内部安全栅(4×速度计

通道)和内部端子的 I/O

模块

0 7 带内部端子的轴绝对振动

I/O 模块

0 8 带外部端子的轴绝对振动

I/O 模块

0 9 带内部端子的位移/速度

计 I/O 模块

1 0 带外部端子的位移/速度

计 I/O 模块

注 1: 下表列出了订货选项及支持的传感器类型

订货选项 位移/

加速度

速度计 速度加速

度探头

A 01& A 02 参见注 4 X

A 03 X X

A 04, A 05,

& A 06

参见注 2

A 07 & A 08 X X X

A 09 & A 10 X X

注 2: 下表所示为可用于带内部安全栅的这种监测

器的订购选项。

选项 通道 1 & 2 通道 3 & 4

A 04 位移/加速度 位移/加速度

A 05 位移/加速度 速度计

A 06 速度计 速度计

BN 部件号 143694-01 Page 9 of 14

版本 D, 2002 年 10 月

注 3: 在 A09 和 A10 I/O 模块类型选项中支持 HTVS

传感器。

注 4: A01&A02 模块类型选项中支持位移/加速度及

速度计，但如果不使用速度加速度传感器，正确的

选项应为 A09 和 A10。

B: 批准机构

选项

0 0 无

0 1 CSA/NRTL/C

外部端子块

125808-02 位移/速度加速度外部端子块(欧

式接头)。

128015-02 位移/速度加速度外部端子块(端

子带接头)。

132242-01 位移/速度加速度总线型三重冗余

外部端子块(欧式接头)。

132234-01 位移/速度加速度总线型三重冗余

外部端子块(端子带接头)。

128702-01 记录仪外部端子块(欧式接头)

128710-01 记录仪外部端子块(端子带接头)

140993-01 轴绝对振动外部端子块

(欧式接头)

141001-01 轴绝对振动外部端子块

(端子带接头)

125808-08 位移/速度计外部端子块

(欧式接头)

128015-08 位移/速度计外部端子块(端子带

接头)

电缆

3500 传感器(XDCR)信号到外部端子(ET)块电缆

129525 -AXXXX-BXX

选项说明

A: 电缆长度 0 0 0 5 5 英尺(1.5 米)

0 0 0 7 7 英尺(2.1 米)

0 0 1 0 10 英尺(3 米)

0 0 2 5 25 英尺(7.5 米)

0 0 5 0 50 英尺(15 米)

0 1 0 0 100 英尺(30.5 米)

B: 组装说明 0 1 不组装

0 2 组装

3500 记录仪输出到外部端子(ET)块电缆

129529-AXXXX-BXX

选项说明

A: 电缆长度 0 0 0 5 5 英尺(1.5 米)

0 0 0 7 7 英尺(2.1 米)

0 0 1 0 10 英尺(3 米)

0 0 2 5 25 英尺(7.5 米)

0 0 5 0 50 英尺(15 米)

0 1 0 0 100 英尺(30.5 米)

B: 组装说明 0 1 不组装

0 2 组装

备件

140734-02 3500/42M 位移/速度加速度监

测器。

128229-01 位移/速度加速度 I/O 模块，

带内部端子。

128240-01 位移/速度加速度 I/O 模块，

带外部端子。

126632-01 三重冗余 I/O 模块，带外部端

子。

00530843 位移/速度加速度 I/O 模块四

针接头分流器。

143489-01 3500/42M 监测器手册。

135489-01 带内部安全栅的 I/O 模块(内

部端子)(4×位移/加速度)。

135489-02 带内部安全栅 I/O 模块(内部

端子)(2×位移/加速度+2×速

度计)。

135489-03 带内部安全栅 I/O 模块(内部

端子)(4×速度计)。

138708-01 带内部端子的轴绝对振动 I/O

模块。

138700-01 带外部端子的轴绝对振动 I/O

模块。

00517018 3500/42M 轴绝对振动 I/O 模块

八针接头分流器。

专业销售本特利探头,电缆,前置器

、3300 XL 8 mm 电涡流传感器系统：这种电涡流传感器系统提供最大80 mils (2 mm)线性范围和200 mV/mil的输出。它在大多数机械监测应用中用于径向振动、轴向（侧向）位移、转速和相位(Keyphasor )测量，并符合美国石油协会标准670第4版的要求。有多种螺纹尺寸、探头配置和安装附件可供选择。

330103-00-02-10-02-05 330103-00-03-10-02-05 330103-00-04-10-02-00

330103-00-04-50-02-00 330103-00-06-05-02-00 330103-00-06-10-02-00

330103-10-20-10-02-00 330103-00-05-10-02-00 330103-00-05-05-02-00

330103-00-08-10-02-00 330103-00-22-05-02-00 330103-00-15-10-02-00

330103-00-10-10-02-05

     2、3300 XL 11 mm 电涡流传感器系统：这种电涡流传感器系统专门用于当我们8 mm传感器的80 mil (2 mm)线性范围不能满足要求时的场合。 11 mm 电涡流传感器系统提供最大180 mils (4 mm)的线性范围和100 mV/mil的输出，主要用于要求大线性范围的轴向（测向）位移、转速、差胀以及往复式压缩机活塞杆位置（下落）测量。有多种螺纹尺寸、探头配置和安装附件可供选择。

330104-00-02-10-02-00  330104-00-03-10-02-00  330104-00-04-10-02-00

330104-00-05-10-02-00  330104-00-06-10-02-00  330104-00-07-10-02-00

330104-00-08-10-02-00  330104-00-09-10-02-00  330104-00-10-10-02-00

330104-00-11-10-02-00  330104-00-12-10-02-00  330104-00-13-10-02-00

330104-00-14-10-02-00 330104-00-15-10-02-00  330104-00-16-10-02-00

330104-00-17-10-02-00  330104-00-18-10-02-00  330104-00-19-10-02-00

     3、3300 5 mm / 8 mm 电涡流传感器系统：这种电涡流传感器系统是我们的3300 XL 8 mm 系统的前一代产品，我们推荐在所有新的和备件应用中使用3300 XL 8 mm系统。 8 mm XL 探头、电缆和前置器和旧的 3300 系列产品具有互换性。当8 mm探头的端部直径和相应的螺纹尺寸不适用时，也可以使用5 mm探头。有多种螺纹尺寸、探头配置和安装附件可供选择。

前置器330780-50-00 前置器330780-90-00 前置器330780-50-05 前置器330780-90-05

前置器330780-51-00 前置器330780-91-00 前置器330850-50-05 前置器330850-90-05

前置器330980-50-00 前置器330980-70-00 前置器330180-51-00 前置器330180-91-00

前置器330180-91-00 前置器330180-51-05 前置器330180-91-05 前置器330180-91-05

前置器330180-50-00 前置器330180-90-00 前置器330180-90-00 前置器330180-50-05

前置器330180-90-05 前置器330180-90-05 前置器330878-50-00 前置器330878-90-00

    4、3300 XL NSv 电涡流传感器系统：这种电涡流传感器系统具有5mm端部直径和60 mils (1.5 mm)的更短线性范围，适用于被测靶面区域小、侧视或沉孔间隙减小以及其它限制使用我们标准的 5 mm / 8 mm 电涡流传感器的情况。

本特利3500监测模块

3500/53-03-00

3500/92-02-01-00

3500/33-01-00

3500/45-01-00

3500/42-01-00

3500/25-01-01-00

3500/20-01-02-00

3500/15-02-02-00

3500/92-04-01-00

3500/05-01-01-00-00-00

3500/50-01-00

     5、3300 16 mm 高温电涡流传感器系统：这种电涡流传感器系统用于最高350℃ (662°F)的高温环境，如温度超过我们标准电涡流探头和电缆能够承受的极限的某些燃气和蒸汽轮机应用。高温传感器系统探头端部直径为16 mm，提供最大160 mils (4 mm)的线性范围。

130713-020-50-01

330730-040-01-00

330710-000-060-10-02-00

330130-040-01-00

330704-000-060-10-02-00

330730-040-01-00

330130-040-01-00

330709-000-060-10-02-00

330780-50-00

9200-01-05-10-00

21000-16-10-15-05-03-02

330801-16-04-050-00-02

330195-02-12-10-00

330190-080-01-00

24765-01-01

9200-06-06-02-00

21000-16-05-00-039-03-02

21000-16-05-00-094-03-02

330101-00-14-10-02-00

330130-040-00-00

3500/05-01-02-00

     6、3300 REBAM 传感器系统：这种高增益的电涡流传感器系统用于测量滚动轴承外圈微英寸级的变形。与壳体安装的地震式传感器，如加速度计相比，它提供更直接的轴承状态测量，灵敏度和信噪比更高。系统具有两种线性范围可选： 16 mils (400 μm) 及 40 V/mm 输出，或8 mils (200 μm) 及 20 V/mm 输出。

3300/16-11-01-03-00-00-01

3300/16-11-02-03-00-00-01

330105-02-12-10-02-00

330500-02-00

330130-080-01-00

3500/32-01-00

30106-05-30-05-02-00

330103-00-05-05-02-00

3500/61-01-003300/12-02-22-01

300/03-02-01

330500-02-00

21128-03-01

3300/40-13-01-01-00-00

3300/12-02-22-00

     7、3300 XL 25 mm 差胀传感器系统：差胀(DE) 为主要用于发电行业的大中型蒸汽透平提供转子与壳体之间的相对膨胀/收缩测量。这种传感器系统专门用于满足用户在恶劣的蒸汽和温度环境中对差胀进行测量的需要。它采用了我们所提供的差胀传感器系统中最坚固耐用的技术，推荐用于所有新的和改造安装代替我们旧的 25 mm 一体化和7200 系列 35 mm 传感器系统。

330705-02-18-10-02-00

330105-02-12-05-02-00

330105-02-12-10-02-00

330130-080-00-05

330130-045-00-00

 330103-00-08-10-02-00

 330130-080-00-00

 330851-02-000-060-50-01-05

330105-02-12-05-02-05

 330101-00-08-10-02-05

 330103-00-06-10-02-00

330103-00-10-10-02-05

330709-000-040-10-02-00

 330103-00-08-10-02-00

330103-00-15-10-02-00

330851-07-000-010-10-01-05

330103-00-05-05-02-00

 990-05-50-01-00

991-25-50-01-00

990-04-50-01-00

133780-02

  330130-040-03-001

     8、3300 XL 50 mm 差胀传感器：这种大范围的传感器专门用于要求最大范围28 mm (1.1 inches)的差胀测量。它是所有标准的电涡流传感器系统中线性范围最大的一种。

     9、PROXPAC 电涡流传感器系统组件：这套组件不需要单独的 Proximitor 防护箱和延伸电缆，降低了安装成本。这种设计采用了标准的31000系列防护箱组件，但在防护箱中安装了特殊的 3300系列前置器，允许3300系列 8 mm 或 5 mm 电涡流探头直接与前置器连接，不再需要延伸电缆。到监测器系统的现场连线可以直接连接到防护箱组件。注：这种系统不设计用于API 670 应用。

     10、26530 复合探头传感器系统：这一系统将3300 XL 8 mm 电涡流探头和Velomitor 速度传感器包含到一个防护箱中，当连接到合适的监测器或故障诊断仪表时，可以提供轴相对振动、壳体绝对振动以及轴绝对振动测量。它主要用于壳体条件允许的大型蒸汽或燃气透平。

二、速度加速度传感器

1、9200, 74712, 47633 Seismoprobe.  速度传感器系统

Seismoprobe.速度传感器共有三种：

9200: 9200 是两线传感器，适用于连续监测或与测试或故障诊断仪表一起应用于周期性测量中。当与整体电缆一同订购时，9200 具有卓越的抗腐蚀性，不需要额外保护。

74712: 74712 是9200 的高温应用版本。

47633: 47633 的安装方式较少，只提供整体铠装电缆。它的设计采用可替换的夹头，当动线圈磨损后易于替换。它用于速度传感器安装方式有限且只需提供简单性能的一般用途机械。

30118-0050-02

72381-10-02-02

72382-10-03-04

 01720025

 21000-16-05-15-093-03-02

 330105-02-12-05-02-05

330102-00-16-10-02-05

 330102-00-32-10-02-05

330103-00-22-05-02-00

  330130-080-13-00

2、330500 速度计（Velomitor）压电式速度传感器

Velomitor.压电式速度传感器用于测量轴承箱体、壳体或结构的绝对（相对于自由表面）振动。与带有运动部件的速度传感器，如本特利内华达Seismoprobe.系列速度传感器不同，Velomitor.传感器采用晶体形式，在压电式加速度计的基础上进行专业化设计，嵌入积分电路。因其采用晶体电路，没有移动部件，所以不会产生磨损和退化，并且可以垂直、水平或以任何角度安装。

3、330400 和 330425 加速度传感器

这些传感器应用于要求对壳体加速度进行测量的关键机械，如齿轮啮合监测。330400 的设计满足美国石油协会标准670 对加速度计的要求。它提供50 g峰值的振幅和100 mV/g 的灵敏度。330425 与330400 基本相同，除了它的振幅范围更大(75 g 峰值)，灵敏度为25 mV/g。

常用型号：

330130-045-03-00

330130-080-00-00

330130-040-00-00

330130-085-02-05

330130-080-02-05

330105-02-12-90-00-05

330705-02-18-90-00-05

  330105-02-12-90-00-05

330130-085-01-05

330130-70-01-00
