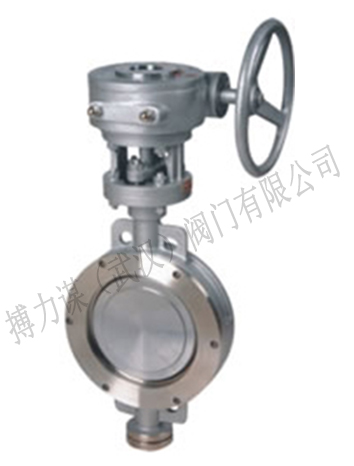

对夹式硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，具有越观越紧的密封功能。
特点
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
对夹式硬密封蝶阀采用标准
设计标准 :GB/T12238-1989；JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999
对夹式硬密封蝶阀主要技术参数
公称通径
|
DN（mm）
|
50～1200
|
公称压力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
3.75
|
6.0
|
密封试验
|
0.66
|
1.1
|
1.76
|
2.75
|
4.4
|
气密封试验
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
适用介质
|
水、蒸气、油品、酸类腐蚀性等。
|
驱动方式
|
手动、蜗轮传动、气动、电动
|
适用温度
|
碳钢 :-29℃～600℃ 不锈钢-40℃～600℃
|
对夹式硬密封蝶阀主要零部件材料
零件名称
|
材料
|
阀体
|
铸铁、铸钢、不锈钢、铬钼钢、合金钢
|
蝶板
|
铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
|
密封圈
|
不锈钢、聚内脂、抗磨材料
|
阀杆
|
2Cr13、1Cr13不锈钢、铬钼钢
|
填料
|
柔性石墨
|
