Fluke1621 接地电阻测试仪

Fluke1621 是一款简单易用的接地测试仪。 对于接地电阻测试场合，1621 是检测可靠接地连接线路的第一道防线。 装置采用多种基本的接地测试方法，其中包括三极电压降测试法及两极接地电阻测试法。 它的尺寸轻巧方便，拥有结实的皮套以及清晰的宽大 LCD 显示屏，使之成为大多数电气接地工作场合的理想现场接地测试仪。

Fluke 1621 拥有简单的用户界面和直观易用的功能，是一款电气承包商、设备测试工程人员和接地专业人士不可多得的手持式接地测试工具。

三极电压降接地测试法进行基本的测量

两极电阻测量法提供更多的功能

单键操作，轻松捕获数值

自动“信噪”电压检测功能可确保精确的测量

危险电压警告功能提供更高的用户保护级别

大屏幕背光显示屏便于清晰地读取和记录数据

结实耐用的皮套，设计用于苛刻的工作环境

小巧紧凑，方便携带

测量结果超过设定的限制值时立即发出警告（如果使用可调的限制设置）

600 V II 类

技术参数

常规技术指标
测量功能	三极接地电阻，两极交流电阻，干扰电压
基本误差	查阅参考温度范围，提供一年保修
测量速率	每秒测量 2 次
电池	1 个 9 伏碱性电池 (LR61)
电池电量状态	如果电压低于 6.5 V，则会显示 LO-BAT（低电量）
电压	H/C2 和 E/C1 接头之间:  最大 250 Veff（有效电压） S/P2 和 E/C1 接头之间:  最大 250 Veff
气候类别	VDE/VDI 3540 RZ（符合 KWG，每个 DIN 40040，4/87）
温度性能	工作:  -10 °C 至 +50 °C（+14 °F 至 +122 °F） 操作:  0 °C 至 +35 °C（+32 °F 至 +95 °F） 存储:  -20 °C 至 +60 °C（+68 °F 至 +140 °F） 参考:   +23 °C ± 2 °C (+73 °F ± 4 °F)
温度系数	量程的 ± 0.1 %，每开氏温度
安全	IEC/EN 61010-1，600 V，II 类，2 级污染
尺寸	113 毫米 x 54 毫米 x 216 毫米（(4.5 英寸 x 2.1 英寸 x 8.5 英寸），包括护套
重量	850 克（1.9 磅），包括标准附件，体积约 600 立方厘米
注:	如果不使用测试仪，或需要长期存放，请卸下电池并与测试仪分开存放，以免电池泄露对测试仪造成损害。
注:	测试仪的 4 个温度范围符合欧洲安全标准要求；通过使用温度系数来计算工作环境温度下的准确度，仪器可在整个温度范围内正常工作。



电气技术指标
最大偏差:	E1 影响因素  位置 E1 偏差影响  0% E2 影响因素  电压 E2 偏差影响  0% E3 影响因素  温度 E3 E3 偏差影响  2.3 % E4 影响因素  串行干扰电压 (20 V) E4 偏差影响  0.6 % E5 影响因素  探针和辅助探针电阻 E5 偏差影响  10%
测试电压	3.7 kV
保护等级	IP 40；IEC/EN 60529
电磁兼容性	辐射: EC/EN 61326，B 类    抗扰: IEC/EN 61326，附录 C
RE 电阻测量	测量方法  使用改进的串扰衰减方法进行电流-电压测量，无需补偿导线电阻测量，使用探针（三极）或不使用探针（两极），符合 IEC/EN 61557-5 标准 开放电路电压  23 至 24 V ac 短路电流  > 50 mA ac 测量频率  128 Hz 最大许可过载  250 Veff
测量时间	8 秒（从按“开始起计算的平均值）
限制输入	即使测试仪关闭，仍会保留设定值（如果电池电量充足）
自动切换分辨率	RH  < 7 kΩ 分辨率  0.01 Ω RH  < 50 kΩ 分辨率  0.1 Ω RH  > 50 kΩ 分辨率  1 Ω
干扰直流和交流电压显示	最大电压  30 Veff 共模抑制  > 80 dB，50 Hz 和 60 Hz Ri  680 kΩ 测量误差  对于纯交流电和直流电信号，< 10 %



量程
0.15 Ω 至 20 Ω	分辨率  0.01 Ω 显示范围  0 至 19.99 Ω
200 Ω	分辨率  0.1 Ω 显示范围  20 至 199.9 Ω
2 kΩ	分辨率  1 Ω 显示范围  200 至 1999 Ω
基本误差	±（测量值的 6 % + 5 位数字）
操作误差 IEC 61557	±（测量值的 18 % + 5 位数字）

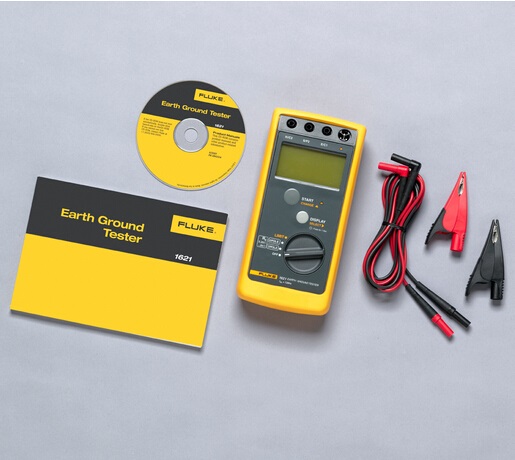

Fluke 1621	接地电阻测试仪 1621 包括: 两条带鳄鱼夹的测试线，2 米（6 英尺） 一个电池，9 V 碱性 (LR61) 一个护套，黄色 一张光碟
