气动薄膜双座调节阀
|
|
价格说明：
500元/台 |
|
| |
|
| 最小起订：
1台 |
联系电话： 021-31263267 |
| 所在地区：
湖北 武汉
|
发布时间：
2018年12月5日 |
| 供货能力：
900台 |
有效时间：
2019年3月5日 |
| |
|
| |
|
 |
|
|
气动薄膜双座调节阀 产品概述
本公司的ZJHN气动薄膜双座调节阀采用双号导向结构，配用多弹簧招执机构。气动薄膜双座调节阀具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。气动薄膜双座调节阀广泛应用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。气动薄膜双座调节阀特别适用于压差较大，允许泄漏也较大且不是很清洁的介质场合。气动双座调节阀广泛应用于石油、化工、制药、冶金、电站等工业控制部门，主要控制气体、液体、蒸汽等介质。
本系列产品有标准型、高温型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；阀体口径范围DN25～400。适用流体温度有-250℃～+560℃范围内多种档次。泄漏量标准为Ⅲ级和Ⅳ级。流量特性为线性或百分比。多种多样的品种规格可供选择。
气动薄膜双座调节阀 技术参数
| 公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 阀座直径(dn) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 额定流量系数(KV) |
直线 |
10 |
12.5 |
19.5 |
30.5 |
48.4 |
76 |
125 |
195 |
305 |
484 |
760 |
1000 |
1600 |
| 等百分 |
8 |
11 |
17,6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
900 |
1300 |
| 允许压差(MPa) |
≤ 公称压力 |
| 公称压力(MPa) |
1.6、2.5、4.0、6.4、10.0 |
| 额定行程(mm) |
16 |
25 |
40 |
60 |
100 |
| 配用执行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
| 阀盖形式 |
标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃) |
| 压盖形式 |
螺栓压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
| 阀芯形式 |
双座柱塞导向型阀芯 |
| 流量特性 |
直线性、等百分比 |
气动薄膜双座调节阀 执行机构
| 配置执行器类别 |
ZHA/B多弹簧簿膜执行机构 |
| 执行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
| 有效面积(cm2) |
350 |
350 |
560 |
900 |
1400 |
| 行程(mm) |
10、16 |
24 |
40 |
40、60 |
100 |
| 弹簧范围(KPa) |
20～100（标准）、20-60、60-100、40-200、80-240 |
| 膜片材料 |
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
| 供气压力 |
140～400KPa |
| 气源接口 |
RC1/4" |
| 环境温度 |
-30～+70℃ |
| 可配附件 |
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
| 作用形式 |
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) |
气动薄膜双座调节阀 性能指标
| 项目 |
不带定位器 |
带定位器 |
| 基本误差% |
±5.0 |
±1.0 |
| 回差% |
3.0 |
1.0 |
| 死区% |
3.0 |
0.4 |
| 始终点偏差% |
气开 |
始点 |
±2.5 |
±1.0 |
| 始点 |
±5.0 |
±1.0 |
| 气关 |
始点 |
±5.0 |
±1.0 |
| 终点 |
±2.5 |
±1.0 |
| 额定行程偏差% |
≤2.5 |
| 泄露量L/h |
0.01%×阀额定容量 |
| 可调范围R |
30：1 |
气动薄膜双座调节阀 结构图
气动薄膜双座调节阀 零件材料
| 序号 |
零件名称 |
零件材料 |
| 1 |
底座 |
WCB(ZG25) |
CF8(304) |
CF8M(316) |
CF3M(316L) |
| 2 |
阀体 |
WCB(ZG25) |
CF8(304) |
CF8M(316) |
CF3M(316L) |
| 3 |
垫片 |
PTFE、金属石墨垫片 |
| 4 |
阀座 |
304 |
304 |
316 |
316L |
| 5 |
阀芯组件 |
304 |
304 |
316 |
316L |
| 6 |
密封中垫 |
PTFE、金属石墨垫片 |
| 7 |
导向套 |
304 |
304 |
316 |
316L |
| 8 |
阀盖 |
WCB(ZG25) |
CF8(304) |
CF8M(316) |
CF3M(316L) |
| 9 |
填料 |
PTFE、柔性石墨、对位聚苯 |
| 10 |
压盖 |
WCB(ZG25) |
CF8(304) |
CF8M(316) |
CF3M(316L) |

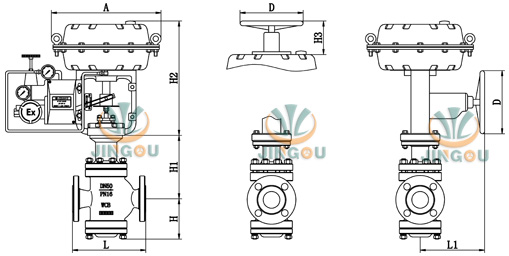

气动薄膜双座调节阀 连接尺寸图
 |
| ZJHN气动薄膜双座调节阀 (外形连接尺寸图) |
气动薄膜双座调节阀 连接尺寸
| 公称通径 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| L |
PN16/25 |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
670 |
770 |
| PN40 |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
740 |
805 |
| PN64 |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
750 |
820 |
| H |
PN16/25 |
117 |
120 |
139 |
144 |
188 |
208 |
220 |
268 |
278 |
320 |
441 |
503 |
| PN40 |
124 |
128 |
145 |
150 |
195 |
220 |
230 |
280 |
290 |
335 |
465 |
528 |
| PN64 |
130 |
135 |
155 |
170 |
205 |
240 |
255 |
295 |
310 |
360 |
480 |
550 |
| H1 |
165 |
185 |
185 |
205 |
245 |
255 |
270 |
335 |
365 |
430 |
560 |
680 |
| H2 |
298 |
298 |
298 |
298 |
380 |
380 |
380 |
510 |
510 |
510 |
650 |
650 |
| H3 |
177 |
177 |
177 |
177 |
182 |
182 |
182 |
182 |
182 |
218 |
218 |
218 |
| L1 |
280 |
280 |
280 |
280 |
350 |
350 |
350 |
475 |
475 |
475 |
560 |
560 |
| A |
282 |
282 |
282 |
282 |
360 |
360 |
360 |
470 |
470 |
470 |
580 |
580 |
| D |
220 |
220 |
220 |
220 |
270 |
270 |
270 |
320 |
320 |
320 |
400 |
400 |
气动薄膜双座调节阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供以上技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
