产品介绍

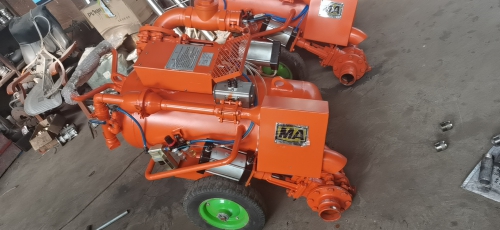

智能化节能矿用气动清淤排污泵（以下简称清淤排污泵）是我公司自主创新、自主研发、拥有自主知识产权的系列排污设备，产品技术处于领先水平。
结构特点
该机组由压缩空气驱动，主要组成部分包括主体部分、控制系统及真空抽吸组件等。此种型号的风泵适用于煤矿井下水仓沉淀的大量煤泥的清理，由于没有设备来清理煤泥，不仅给煤矿的正常生产带来很多不便，同时造成很大的资源浪费。而我们研制的排污泵实现了煤矿井下水仓煤泥水混合物的快捷处理，解除了人工清挖水仓的繁重劳动，同时减少了新建井下水仓数量，不仅提高了矿井水仓清挖的综合经济效益，而且实现了环境的治理和保护，省时省力，具有广泛的实用性。
本产品执行标准： Q/XQK002-2021、 JB8697-2014、MT/T315-1992。
用途、使用条件
该清淤排污泵以压缩空气为动力，适用于危险的煤矿井下采掘工作面、巷道、井底污水窝及污水坑（井）、水仓等排水排污作业。
1、清淤排污泵在下列环境条件下应能正常工作：
a) 清淤排污泵吸料管潜入水下，长度不超过8m。
b) 输送介质温度不超过40℃。
c) 工作环境温度（0～40）℃。
d) 输送介质的PH在6～8范围内。
e) 含固体颗粒的直径不超过20mm。
e) 适用气压范围0.40MPa～0.70MPa。
型号的组成及其代表意义：
型号示例：QYF25-50 代表输送介质为污水、污物的矿用气动清淤排污泵；
额定流量25m3/h，额定扬程50m
产品结构与工作原理
该清淤排污泵主要组成部分包括主体部分、控制系统及真空抽吸组件等，见结构图。
1、主体部分：由泵体、进料管道、排料管道组成，其工作是吸料和排料。
2、控制系统：控制系统主要是利用气控换向阀、行程开关、梭阀、球阀以及时间逻辑换向阀等阀体的有机结合，实现对执行机构的控制与切换，达到机组工作时吸料与排料有序转换；
3、真空抽吸组件：真空抽吸组件主要由先收缩后扩张的拉瓦尔喷管、负压腔和扩张管等组成。它是根据文丘里效应的原理设计而成，包括供气口、排气口和真空口。当供气口的供气压力高于一定值后，喷管射出超声速射流，由于气体的粘性，高速射流卷吸走负压腔内的气体，使该腔形成较高的真空度。真空发生器的性能与喷管的最小直径、收缩和扩散管的形状、通径及其相对位置和气源压力大小等诸多因素有关。该真空抽吸组件通过泵体与吸料口相通，当控制系统循环切换控制气缸工作时，即可完成机组的吸料与排料过程。
