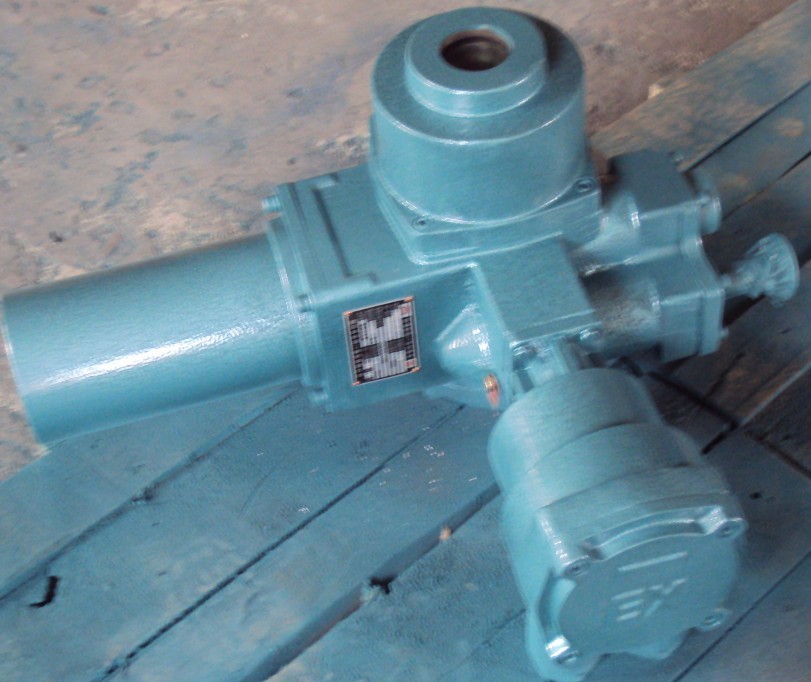

****型电动装置
DQB10/DQB20/DQB30/DQB40/DQB60/DQB90/DQB120/DQB250/DQB500
****型部分回转DQ-B电动装置，防护等级为ExDII BT4，适用于对闸阀、截止阀等阀门进行操作，防护等级IP65，输出转矩范围：50-80000Nm，输出转速范围：0.5-5rpm，
广泛应用于管道为爆炸型气体或煤矿底，采掘面使用，质量稳定，****性能好，产品也叠加智能一体化****，一体化****，我公司已生产带****的电压为三相660V，415V，380V，两相220V，产品外观，质量，屡屡受到使用单位好评。
特点
传动机构的一体型设计，使产品具有体积小和简洁的外观。
所有结合部位均有密封措施，防护等级可达IP67(GB4208-93。
输出转矩100Nm-80000Nm。
容易调整的行程控制机构。
安全可靠、无切换手柄的全自动手／电动切换。
多种设计满足不同需要：户外型、****型、整体型、调节型。
连接尺寸、输出性能及电气接线等可根据用户的需要定制。
（DQ-B型）部分回转电动装置技术参数：
|
基座号
|
型号
|
输出转矩（N·m）
|
最大阀杆直径（mm）
|
手动速比
|
输出转速（r/min）
|
|
0.5
|
1
|
1.5
|
2
|
3
|
4
|
|
电机功率（KW）
|
|
DQ-B1
|
DQ-B5
|
50
|
22
|
88
|
-
|
0.03
|
-
|
0.06
|
-
|
-
|
|
DQ-B10
|
100
|
0.03
|
0.06
|
0.09
|
0.09
|
0.18
|
0.18
|
|
DQ-B20
|
200
|
28
|
0.06
|
0.09
|
0.12
|
0.12
|
0.25
|
0.25
|
|
DQ-B30
|
300
|
0.06
|
0.12
|
0.18
|
0.18
|
0.37
|
0.37
|
|
DQ-B2
|
DQ-B60
|
600
|
42
|
74
|
0.18
|
0.18
|
0.25
|
0.25
|
0.55
|
0.55
|
|
DQ-B90
|
900
|
50
|
0.18
|
0.25
|
0.37
|
0.37
|
0.75
|
0.75
|
|
DQ-B120
|
1200
|
0.18
|
0.37
|
0.55
|
0.55
|
1.1
|
1.1
|
|
DQ-B3
|
DQ-B200
|
2000
|
60
|
67
|
0.37
|
0.55
|
0.75
|
1.1
|
-
|
-
|
|
DQ-B250
|
2500
|
0.55
|
0.55
|
0.75
|
1.1
|
-
|
-
|
|
DQ-B300
|
3000
|
0.55
|
0.75
|
1.1
|
-
|
-
|
-
|
|
DQ-B400
|
4000
|
0.55
|
0.75
|
-
|
-
|
-
|
-
|
|
DQ-B500
|
5000
|
0.75
|
1.1
|
-
|
-
|
-
|
-
|
注：粗线框内为常规供货
表2 叠加式（DDQ-B型）部分回转电动装置技术参数
|
型号规格
|
输出转矩（N·m）
|
最大阀杆直径（mm）
|
叠加减速机构
|
配用多回转电动装置型号
|
手动速比
|
输出转速（r/min）
|
电机功率（KW）
|
|
型号
|
速比
|
|
DQ-B600
|
6000
|
80
|
J-B120
|
48
|
Z30-18/20
|
48
|
0.375
|
0.55
|
|
DQ-B800
|
8000
|
100
|
J-B150
|
54
|
Z45-24/20
|
54
|
0.44
|
1.1
|
|
DQ-B1000
|
10000
|
Z60-24/20
|
0.44
|
1.5
|
|
DQ-B1200
|
12000
|
Z60-24/20
|
0.44
|
1.5
|
|
DQ-B1600
|
16000
|
120
|
J-B180
|
60
|
Z90-24/20
|
60
|
0.4
|
2.2
|
|
DQ-B2000
|
20000
|
Z120-24/20
|
0.4
|
3
|
|
DQ-B3200
|
32000
|
160
|
J-B280
|
68
|
Z180-18/20
|
1530
|
0.26
|
4
|
|
DQ-B4000
|
40000
|
Z180-18/20
|
0.26
|
4
|
|
DQ-B6300
|
63000
|
180
|
J-B400
|
68
|
Z250-18/20
|
1530
|
0.26
|
5.5
|
|
DQ-B8000
|
80000
|
Z350-18/20
|
1360
|
0.26
|
7.5
|
注：如需不同转速请与本公司联系。
订货应提供如下资料：
1、本装置一般按右旋关闭阀门调整出厂，如左旋关闭的阀门选配电装时应特殊说明;
2、注明阀门全行程的总圈数;
3、订购落地支架应注明上传或下传;
4、用户如要我厂协助选订本装置需提供;
4-1、阀门种类、型号、规格、阀杆直径和旋向;
4-2、介质参数，如温度、压力等;
4-3、如防护等级需IP67，用户订货时需指明。
