关于德国《LOCKE》洛克
|
德国LOCKE洛克国际集团有限公司成立于1875年，是一家流体专业制造商，主要服务于全球工业、以石油，天然气，石化、蒸汽、水系统以及各类型流体控制系统，公司致力于产品设计、研发、制造、销售，为用户提供完善的流体控制方案和阀门制定方案。目前LOCKE在德国本土拥有3家阀门生产工厂，分别位于总部弗兰肯塔尔，佩格尼兹和侣能三地，并在中国设立全资加工厂，主要负责亚洲地区产品供应，在厦门 设立销售代理处，负责大陆运营及售后服务。
|
一、产品概述
|

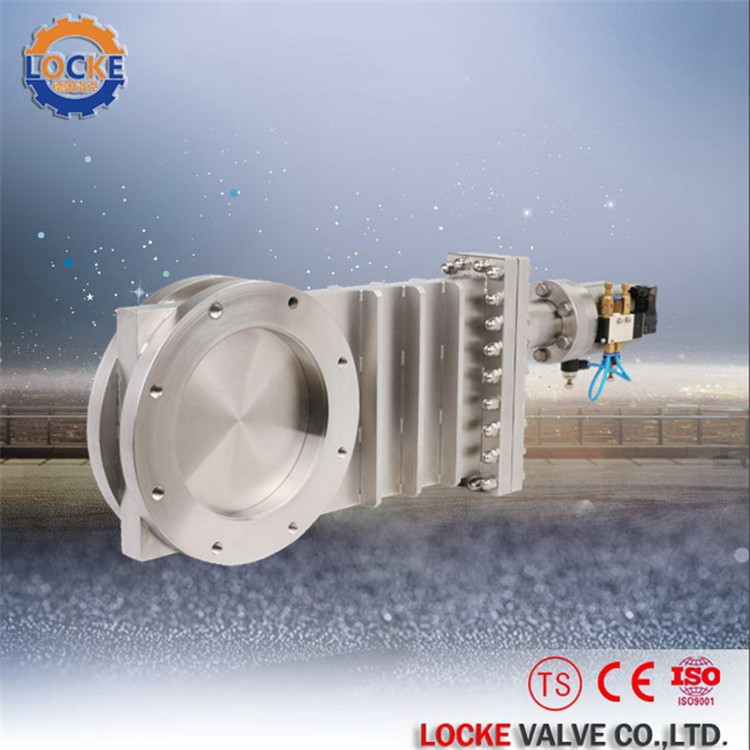

德国《LOCKE》洛克进口气动超高真空插板阀是用压缩空气为动力，通过电磁换向阀改变气路方向，推动气缸活塞，驱动阀板作上下运动，实现阀门的开启或关闭，从而达到在超高真空系统中接通或切断气流的目的。
适用的工作介质为洁净的空气和非腐蚀性气体。
|
二、产品特点
|
1
|
阀门移动采用双导轨轴承滚轮机构，运动平稳。
|
2
|
阀门内整体板式结构，支撑力分布均匀，刚性好。
|
3
|
采用不锈钢波纹管及低放气率氟橡胶圈密封。
|
4
|
不锈钢内焊，密封性好，体积小，重量轻外形美观。
|
三、产品性能
|
1
|
公称通径：DN50～DN1000
|
2
|
适用范围(Pa)：105～1.3x10-7
|
3
|
阀门漏率(Pa.L/S)：DN≤200为≤1.3x10-7
DN≥250为≤6.7x10-7
|
4
|
阀门烘烤温度（℃）：≤150(除传动装置外)
|
5
|
开阀时阀板两侧压力差(Pa)：≤2.7x103
|
6
|
气源压力（MPa）：0.4～0.6
|
7
|
阀板密封件：氟橡胶
|
8
|
轴封处密封件：不锈钢波纹管
|
9
|
信号反馈： 标准出厂：不带反馈信号
特殊指定：微动开关DC/AC5～240V
|
四、连接及外形尺寸
|
|
型号
|
通径(DN)
|
ΦD
|
ΦD0
|
ΦD1
|
ΦD2
|
ΦD3
|
H
|
A
|
n-d
|
L
|
L1
|
B
|
法兰标准
|
LLQ-50A
|
50
|
89
|
72.4
|
61.6
|
55.6
|
/
|
60
|
91
|
8-M8
|
515
|
153
|
62
|
GB/T6071
|
LLQ-63A
|
63
|
114
|
92.1
|
82.6
|
76.6
|
/
|
65
|
105
|
8-M8
|
590
|
180
|
62
|
LLQ-80A
|
80
|
130
|
110
|
99
|
93
|
/
|
65
|
130
|
16-M8
|
608
|
220
|
75
|
LLQ-100A
|
100
|
152
|
130.2
|
120.7
|
114.7
|
/
|
70
|
152
|
16-M8
|
655
|
267
|
94
|
LLQ-150A
|
150
|
202
|
181
|
171.5
|
165.5
|
/
|
70
|
202
|
20-M8
|
707
|
350
|
94
|
LLQ-200A
|
200
|
254
|
231.8
|
222.3
|
216.6
|
/
|
80
|
251
|
24-M8
|
806
|
426
|
112
|
LLQ-250A
|
250
|
314
|
288
|
308
|
275
|
271
|
85
|
300
|
32-M8
|
1125
|
550
|
112
|
JB5278
|
LLQ-300A
|
300
|
365
|
338
|
353
|
323
|
318
|
90
|
352
|
32-M10
|
1195
|
613
|
140
|
/
|
|
|
五、订货须知
|
1
|
若订货前还未选定型号，请向我们提供您的使用参数:
1.公称通径 2.产品型号 3.流体性质（包括公称压力、温度、介质） 4.阀体、密封材料 5.连接方式
|
2
|
若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购
|
3
|
当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参
数，由我们德国洛克阀门专家为您审核把关。
|
4
|
感谢您访问我公司的网站〖http://www.usainkegroup.com 〗，如有任何疑问.
您可以致电给我们《15060706385》我们一定会尽心尽力为您提供优质的服务。
|
