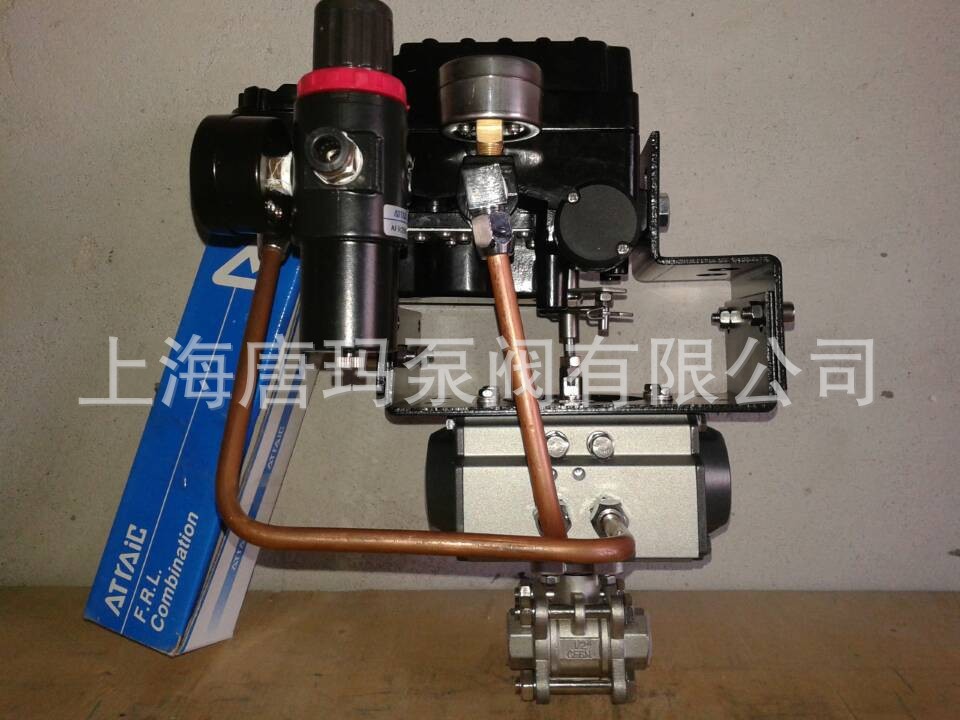

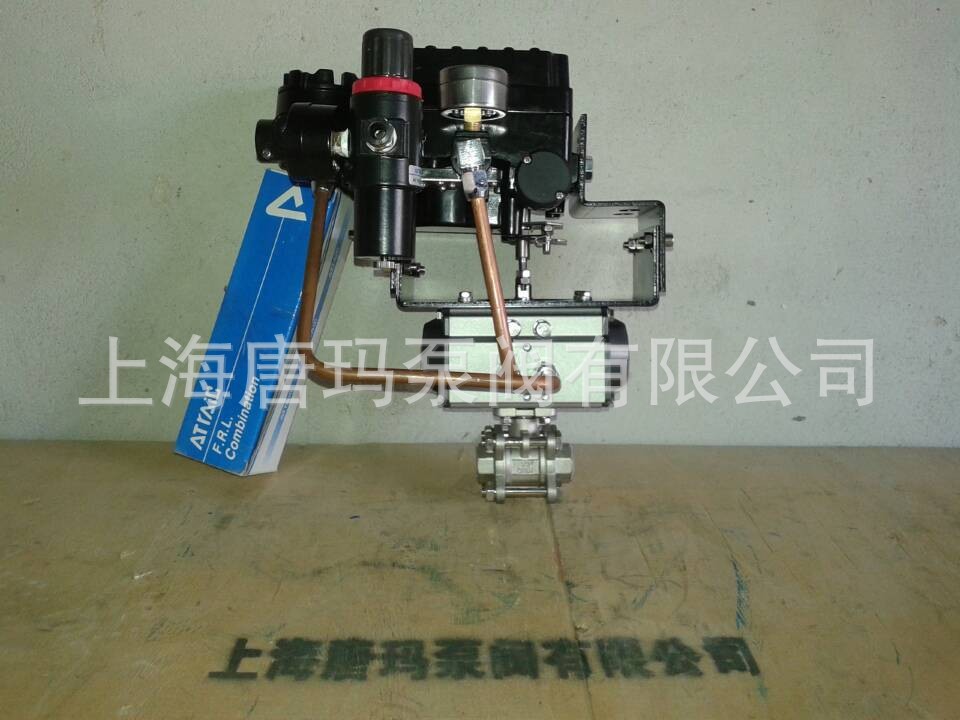

以上为不含税,不含运费批发价.含税加14%，阀体材质为304不锈钢，可直接拍下，我们随后发货。不含三联件(电磁阀,限位开关,空气过滤减压阀),如需配三联件另加200元,以为价格为配套AT双作用执行器.使用信用卡在线支付的请提前联系我们再拍。

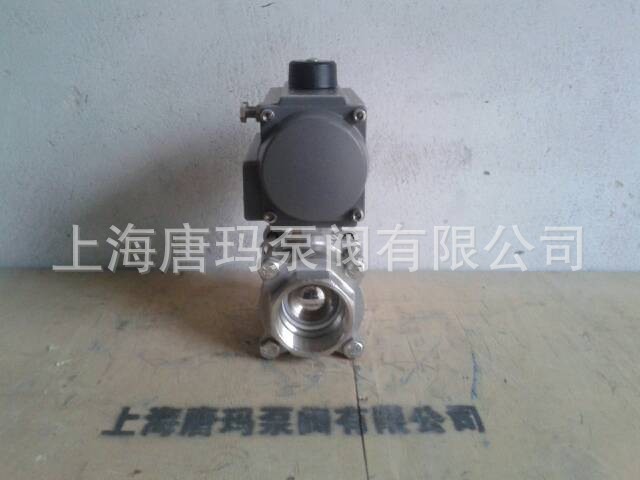

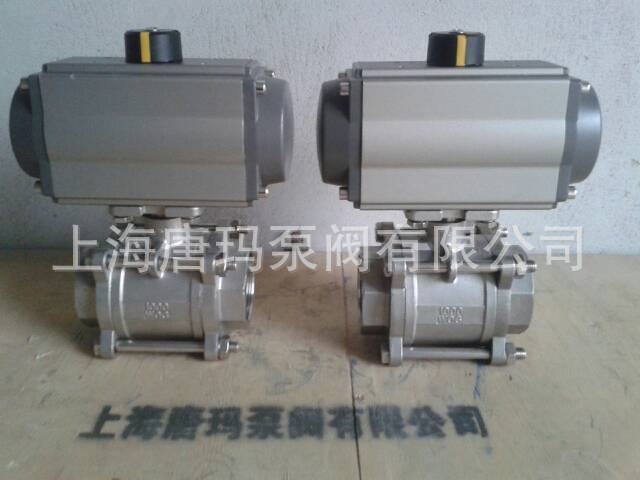

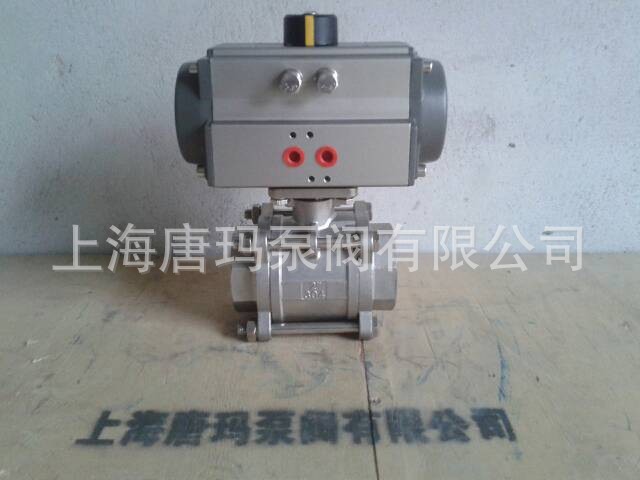

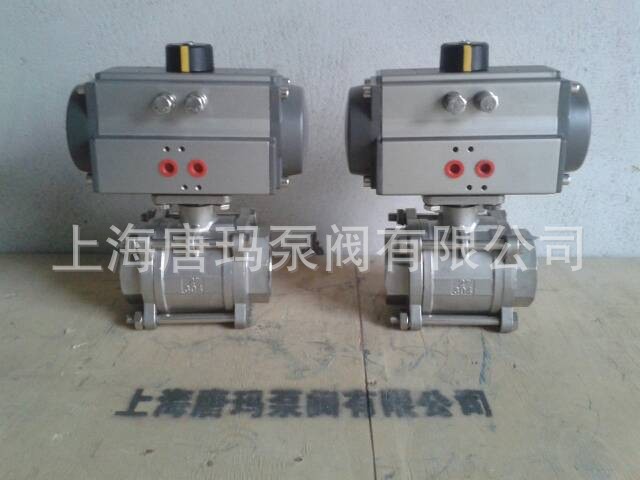

Q611F三片式内螺纹气动球阀概述

Q611F三片式内螺纹气动球阀及对焊连接球阀分为整体式、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。可设置90°开关定位机构，根据需要加锁以防止误操作。内螺纹连接不堪阀及对焊连接球阀适用于PN1.0～4.0MPa,工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。

Q611F三片式内螺纹气动球阀主要零部件材料



公称通径 DN(mm)		6-100
公称压力 PN(MPa)		1.6
公称压力 PS(MPa)	强度试验	2.4
	密封试验	1.8
材料 \ 材料代号		C		P	R
主要零件	阀体	WCB		CF8 304	CF8M 316
	球体	WCB		CF8 304	CF8M 316i
	阀杆	2Cr13		0Cr18Ni9Ti	0Cr17NiMo2
	密封圈	增强聚四氟乙烯 对位聚苯
	填料	聚四氟乙烯 柔性石墨
适用工况	适用介质	水、蒸汽、油品		硝酸类	醋酸类
	适用温度	-28 ℃ -300 ℃
气动装置	型号	OBD系列
	气源压力	0.4-0.7MPa
执行标准		设计制造	结构长度	法兰尺寸	压力温度	试验检验
		GBT/12238	Gb12221	/	GB/T13927	GB13927
