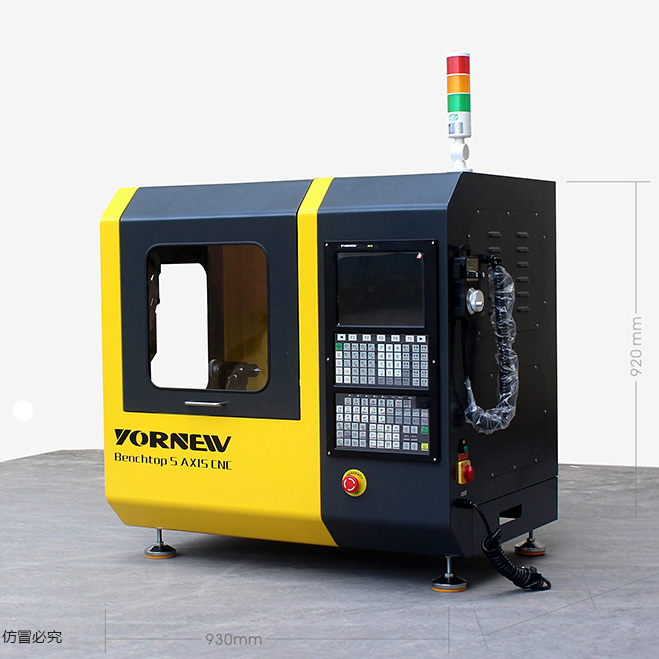

MX220桌面五轴联动数控机床
设备简介
MX220桌面五轴联动数控机床是一款桌面式微型五轴联动数控机床，适用于小型精密五轴零件及各种各样的复杂零件加工；具有体积小、重量轻、搬运方便、操作灵活等优点；使用220伏电压，配置工业级五轴联动控制系统面板，带5轴三档电子手脉；机床具有X、Y、Z三个直线轴和两个旋转轴（B轴+C轴）五个坐标轴，X、Y、Z直线轴采用直线导轨，BC两个旋转轴采用谐波减速机，保证高精度和高稳定性；具有一次装夹、任意曲面加工、复合工艺加工等优势、操作便利；具有性价比高、性能稳定、故障率低、维护成本低等优点；
主要用途
MX220桌面五轴联动数控机床主要用于数控教学与培训，该机床主要加工铝合金、铜、塑料及铁、模具钢轻加工，主要用于职业院校、高校创客创新实验室等，进行五轴联动数控编程教学和实操培训等。
产品特性：
●工业级五轴联动控制系统面板；带5轴三档电子手脉；
●高精度带预紧滚珠丝杆及螺母，具有运动灵活性、热变形量小；
●XYZ轴采用直线导轨，BC旋转轴采用高精度诣波减速机；
●采用铸件床身，机床稳定性好，刚性好，精度稳定；
●使用220电压、全封闭钣金结构；
●展现当代先进制造业的高速高效高精尖加工的理念；
●应用于职业院校、高校创客创新实验室等，进行五轴联动数控编程教学和实操培训等；
●执行国际标准G代码和多种CAM软件（MasterCAM、UG、Fusion360等）；
●便于课程开发，满足老师教学，强化学生技能；
●工作环境干净整洁，无油污，异味；改善环境，低碳环保；
●价格实惠，教学成本低，解决了大型工业级多轴数控机床的价格昂贵，增加学生实践上手的机会；
| 序号
|
项目内容
|
技术参数
|
| 1
|
床身及回转台
|
结构：铸铁立式结构，XYZ轴直线导轨，主轴立柱带动刀具移动
回转轴：BC轴摇篮式转台，高精度诣波减速机
|
| 2
|
全封闭防护罩，抬起式单门（气动门）
|
| 3
|
工件冷却装置
|
冷却装置为内置风冷，使用0.6帕气压，M指令控制
|
| 4
|
线性轴精度
|
定位精度：0.02mm
|
| 重复定位精度：0.015mm
|
| 5
|
旋转轴精度
|
定位精度：16"
|
| 重复定位精度：12"
|
| 6
|
轴移动行程
|
X/Y/Z行程：220×120×200mm
|
| 7
|
B轴行程：+30～-120°
|
| 8
|
C轴行程：+/- N×360°
|
| 9
|
最大加工范围：Φ100×180mm
|
| 10
|
机床主轴
|
主轴锥柄：MT3
|
| 11
|
主轴最大功率：550w
|
| 12
|
主轴最高转速：3500rpm
|
| 13
|
最大夹持刀具直径：Φ16mm
|
| 14
|
工作台参数
|
工作台尺寸: 100/460×130mm
|
| 15
|
工作台承重：15kg
|
| 16
|
T型槽：12 mm/3
|
| 17
|
线性轴移动速度
|
X/Y/Z轴：2000mm/min
|
| 18
|
回转轴移动速度
|
B/C轴：≥50r/min
|
| 19
|
数控系统
|
YORNEW M5工业级五轴联动控制系统面板
|
| 20
|
电子手脉
|
5轴三档电子手脉
|
| 21
|
使用电压
|
AC220V/50H
|
| 22
|
外形尺寸
|
930×750×920mm
|
| 23
|
净重/毛重
|
180kg/220kg
|
