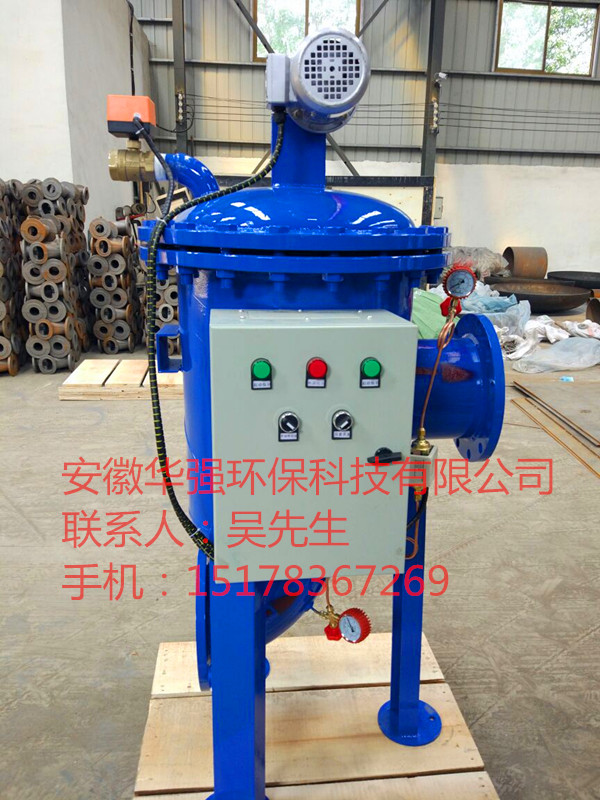

全自动刷式过滤器
一、全自动刷式过滤器产品简介
安徽华强环保科技有限公司生产的全自动刷式过滤器是刷式过滤器和自清洗过滤器的一种，刷式过滤器还包括手摇刷式过滤器、强磁刷式过滤器。自清洗过滤器还包括吸允式自清洗过滤器(又名吸吮式自清洗过滤器)、全自动P型反冲洗过滤器、高粘度液体反冲洗过滤器、工业用水自清洗过滤器或工业用水自动反冲洗过滤器。
二、产品功能
除掉水里的悬浮物
降低水里的悬浮物浓度，颗粒物，降低浊度
净化水质，减少系统污垢、菌藻、锈蚀
以净化水质及保护系统其他设备正常工作的精密设备
三、全自动刷式过滤器工作原理
当水流经过全自动刷式过滤器时，水中的机械杂质被过滤网拦截，当滤网表面积聚的杂质增加而使压差达到设定压差时,压差开关即发出信号，同时PLC即发出指令，传动电机启动，排污阀打开，沉积在滤网中的杂质被转动的刷子刷下，从排污口排出，整个刷洗排污过程无需人员操作，无需停机，同时，该设备还定时清洗排污和手动清洗排污功能，保证在任何情况下出水的安全可靠。
过滤精度对照表
|
毫米（mm）
|
微米（μm）
|
目（mesh）
|
|
1mm
|
1000μm
|
14
|
|
0.841mm
|
841μm
|
20
|
|
0.707mm
|
707μm
|
25
|
|
0.595mm
|
595μm
|
30
|
|
0.5mm
|
500μm
|
35
|
|
0.42mm
|
420μm
|
40
|
|
0.354mm
|
354μm
|
45
|
|
0.297mm
|
297μm
|
50
|
|
0.25mm
|
250μm
|
60
|
|
0.21mm
|
210μm
|
70
|
|
0.177mm
|
177μm
|
80
|
|
0.147mm
|
147μm
|
100
|
|
0.125mm
|
125μm
|
120
|
|
0.105mm
|
105μm
|
140
|
|
0.075mm
|
75μm
|
200
|
|
0.068mm
|
68μm
|
230
|
|
0.065mm
|
65μm
|
270
|
|
0.044mm
|
44μm
|
325
|
|
0.037mm
|
37μm
|
400
|
|
0.02mm
|
20μm
|
500
|
四、控制方式
全自动刷式过滤器的清洗有两种控制方式：自动控制和手动控制。
自动控制：自动控制有定时和压差两个方式。在过滤时间定时器上设定过滤时间，当过滤时间到，启动排污，排污时间由排污时间定时器设定;同时控制系统实时将系统压差与用户设定的压差相比较，当系统压差达到设定压差时，过滤器也进行清洗排污，排污时间由排污时间定时器设定。排污结束，停止清洗，系统恢复至其初始状态，为下一个过滤工序作好准备。
手动控制：将操作面板上的手动按钮cleaning按一下，过滤器进行清洗并排污。
用户可根据需要选择两种控制方式，具体操作见后面的操作部分。
五、技术参数
1.处理效果
过滤精度：可根据用户需求选择;
过滤效率：99%;
压力损失：≤0.015Mpa。
2.进水水质
工作压力：≤1.0Mpa;1.6Mpa/2.5Mpa定制
系统压力：≥0.4Mpa;
工作温度：1℃-90℃;
工作环境温度：1℃-50℃;
相对湿度：<95%。
3.运行参数
平均无故障工作时间：>60000小时;
设计寿命：20年;
功率：1kw
工作电压：220V～380V±10%/50Hz;
安全绝缘电压：5000V。
六、规格尺寸
|
型号
|
进出水口径
|
最大流量
|
外形尺寸
|
排污口径
|
电机
|
|
mm
|
T/H
|
H
|
￠
|
H1
|
mm
|
Kw/r/min
|
|
HQZX-50
|
50
|
19
|
300
|
159
|
250
|
25
|
0.18/1400
|
|
HQZX-80
|
80
|
50
|
300
|
159
|
250
|
25
|
0.18/1400
|
|
HQZX-100
|
100
|
80
|
300
|
159
|
250
|
40
|
0.18/1400
|
|
HQZX-125
|
125
|
125
|
350
|
219
|
275
|
40
|
0.18/1400
|
|
HQZX-150
|
150
|
180
|
450
|
273
|
325
|
50
|
0.18/1400
|
|
HQZX-200
|
200
|
320
|
525
|
325
|
360
|
50
|
0.18/1400
|
|
HQZX-250
|
250
|
490
|
650
|
377
|
425
|
50
|
0.18/1400
|
|
HQZX-300
|
300
|
710
|
700
|
426
|
450
|
65
|
0.18/1400
|
|
HQZX-350
|
350
|
970
|
820
|
478
|
520
|
65
|
0.18/1400
|
注：DN200以下(含DN200)输入电源为220V，DN250(含DN250)以上输入电源为380V。
七、产品特点
1、全自动刷式过滤器过滤精度从100至3000微米可选，过滤面积大，纳污量高，用户可根据实际工况定制。
2、清洗方式简单，且清洗循环监控，可实现自动清洗排污，全自动过滤器控制系统中的各参数均可调节。
3、设有电机过载保护，可有效保护电机。
4、具有在清洗排污时不间断供水、无需旁路的特点，且清洗时间短，排污耗水量少，不超过总流量的1%。
5、维修性强、安装拆卸简便易行。
6、与用户管线的连接方式为法兰连接，法兰采用国标法兰，通用性强。
八、全自动刷式过滤器适用范围
1、采暖系统中供暖，供热的热水循环系统。
2、中央空调、冷水机组、制冷机的冷却和冷冻循环水系统。
3、 工业及民用冷却水，工艺冷却循环水系统。
4、 利用地热水进行洗浴，采暖的循环系统等。
5、用来保护冷却设备、热交换装置、空调器、锅炉等。
6、该设备适用行业面广，包括建筑、化工、电力、冶金、橡胶、造纸、轻纺、煤炭、食品等行业。
冶金：连铸水、高压除磷水、净环水、浊环水过滤，冷却水全滤、旁滤，喷嘴保护等
电力：汽轮机冷却水过滤、灰水回收过滤、降尘喷嘴保护、冷却塔水全滤和旁滤等
原水：湖水、河水、水库水、井水、雨水、地下水抽取时砂子、藻类、有机物过滤等
农业：喷灌、滴水灌溉水处理
其他：建筑、钢铁、石油、化工、电子、发电、纺织、造纸、食品、制糖、制药、塑料、汽车行业等
7、广泛应用于饮用水处理、建筑循环水处理、工业循环水处理、污水处理、采矿业水处理、高尔夫球场水处理等领域。
