减温减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，并在阀体内或阀后喷入冷却水，将介质的温度降低，这种阀门称为减压减温阀。
一、减温减压阀的工作原理
压力为P1的压缩空气，由左端输入经阀口10节流后，压力降为P2输出。P2的大小可由调压弹簧2、3进行调节。顺时针旋转旋钮1，压缩弹簧2、3及膜片5使阀芯8下移，增大阀口10的开度使P2增大。若反时针旋转旋钮1，阀口10的开度减小，P2随之减小。
若P1瞬时升高，P2将随之升高，使膜片气室6内压力升高，在膜片5上产生的推力相应增大，此推力破坏了原来力的平衡，使膜片5向上移动，有少部分气流经溢流孔12、排气孔11排出。在膜片上移的同时，因复位弹簧9的作用，使阀芯8也向上移动，关小进气阀口10，节流作用加大，使输出压力下降，直至达到新的平衡为止，输出压力基本又回到原来值。若输入压力瞬时下降，输出压力也下降、膜片5下移，阀芯8随之下移，进气阀口10开大，节流作用减小，使输出压力也基本回到原来值。逆时针旋转旋钮1。使调节弹簧2、3放松，气体作用在膜片5上的推力大于调压弹簧的作用力，膜片向上曲，靠复位弹簧的作用关闭进

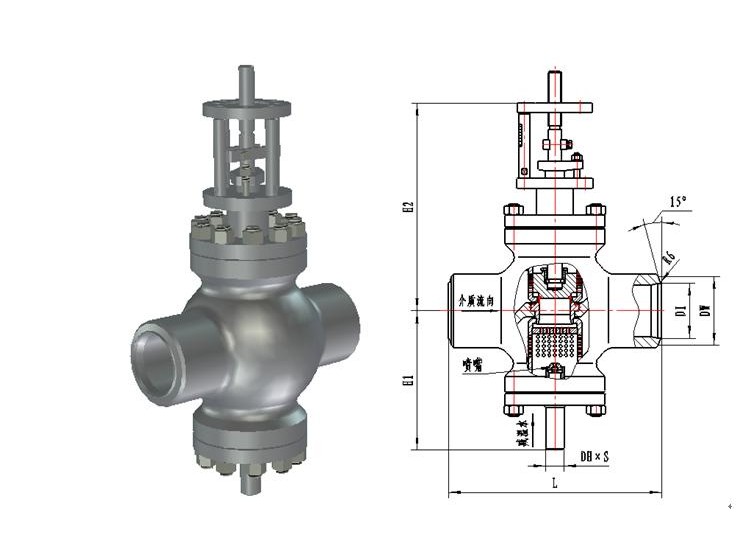

减温减压阀
二、减温减压阀的基本性能
(1) 调压范围：它是指减压阀输出压力P2的可调范围，在此范围内要求达到规定的精度。调压范围主要与调压弹簧的刚度有关。
(2) 压力特性：它是指流量g为定值时，因输入压力波动而引起输出压力波动的特性。输出压力波动越小，减压阀的特性越好。输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。
(3) 流量特性：它是指输入压力—定时，输出压力随输出流量g的变化而变化的持性。当流量g发生变化时，输出压力的变化越小越好。一般输出压力越低，它随输出流量的变化波动就越小。
三、减温减压阀的选用
根据使用要求选定减压阀的类型和调压精度，再根据所需最大输出流量选择其通径。决定阀的气源压力时，应使其大于最高输出压力0．1MPa。减压阀一般安装在分水滤气器之后，油雾器或定值器之前，并注意不要将其进、出口接反；阀不用时应把旋钮放松，以免膜片经常受压变形而影响其性能。
减温减压阀的安装和维护应注意以下事项：
1、为了操作和维护方便，该阀一般直立安装在水平管道上。
2、安装时应注意使管路中介质的流向与阀休上所示箭头的方向一致。
3、为了防止阀后压力超压，应在离阀出口不少于4M处安装一个减压阀。
四，减温减压阀技术参数：
1、公称压力：1.0MPa、1.6MPa、2.5MPa
2、壳体试验压力：P=1.5PN
3.密封试验压力：P=1.1PN
4、出口压力：PN1.0MPa调节阀0.09~0.8MPa
PN1.6MPa调节阀0.10~1.2MPa
PN2.5MPa调节阀0.15~1.6MPa
5、适用介质：水
6、适用温度：0℃～80℃
减温减压装置说明
一、 产品概述
新一代减温减压装置是我公司积数十年的设计、制造经验，总结国内传统技术的基础上，吸收了国外先进技术进行优化设计而成。
本装置主要用于供热系统，可对电站或工业锅炉以及热电厂等处送来的蒸汽的压力、温度降低到用户所需的蒸汽参数。
减温减压装置根据需要分为减温减压装置、减温装置、减压装置。按蒸汽参数的高低又可分为中温中压、次高压和高温高压减温减压装置。
二、产品应用
1、热电联产热网集中供热。
2、电站或工业锅炉以及热电厂。
3、热交换站或换热器蒸汽进口。
4、溴化锂制冷机组蒸汽动力入口。
5、石化、轻纺、造纸、制药、食品等生产工艺设备动力及用热。
三、结构性能
本装置由控制系统、减压系统、喷水减温系统和安全保护系统组成。其特点如下：
1、控制系统：主控制器采用原装进口高精度多功能数字控制器，具有强大的功能组件，友好的人机界面和快速准确的PID控制回路，实现智能化无人值守、可灵活调整参数设定，并可根据用户要求进行功能扩展。
2、减压装置：蒸汽的减压过程是由减压阀和节流孔板的节流来实现的，其减压级数由新蒸汽减压后蒸汽压力之差来决定。减压阀的压力调节是通过大执行器电动执行机构来完成，运行平稳，寿命长，根据二次蒸汽设定值要求，无论一次蒸汽压力如何波动，均能保持二次正气压力稳定。
3、减温装置:利用航空动力学技术专门设计的减温水雾化装置，采用流体自身动力降低设备功耗，减温水即被粉碎成雾状水珠与蒸汽混和迅速完全蒸发，从而达到降低蒸汽温度的作用。雾化效果好，（雾化微粒直径≤500um）可有效避免汽蚀及闪蒸，可调比高。
四、性能特点:
1、结构紧凑，采用法兰对接，安装及维护保养简便。
3、噪音低（≤75dB），低于国家相关标准要求。
4、操作灵活，可根据不同要求任意设定参数。
5、功能强大，并可根据用户要求进行功能扩展。
6、控制精度高，运行平稳，调节灵敏，可有效清除静差影响。
7、可根据用户生产工艺要求，进行减温加湿。（需特殊设计）
