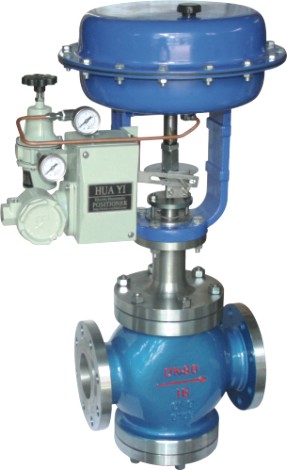

浙江久捷调节阀ZXP
一、概述
气动薄膜调节阀是生产过程中控制系统的执行器中用量最大的和最重要的产品之一。本系产品的ZJHP型气动精小型单座调节阀和ZXP气动套筒调节阀又是其中可供用户选用的最量大面广的通用产品之一,它适用于各种流体介质和工艺条件的过程控制系统中。
ZX系列气动调节阀是根据引进、消化、吸收创新的指导思想,经过专家反复论证深入分析我国内外产品的特点,吸收国际上最新一代调节阀产品优点,应用国内成熟的设计制造经验,结合用户现场实际使用和维修保养地需要,设计试制具有我国特长的新一代产品,采用IEC国际标准。安装高度比国内外老产品降低30%,重量减轻30%,流量系数KV值提高30%,省料节能。设计有多种法兰类型连接间距,能替代国内外老产品,实现以国产代进口和老产品更新换代。同时具有可靠的动作性能,精确的流量特性,可调范围大,阀座泄漏量小,操作稳定。多弹簧执行机构设计。因此,本产品以上述独特优点将在各工业部门的广泛应用中取得高质量的控制效果的经济效益。
二、结构和作用原理
气动多弹簧薄膜执行机构高度矮、重量轻、装校简便。它由膜片、压缩弹簧、托盘、推杆、支架、轴套、膜盖等主要零件构成。膜片为较深的盆形,有效面积变化小,并采用优质橡胶,在-40℃至+85℃温度下使用,操作如图。压缩弹簧采用多根组合的形式。以减少高度、推杆的导向表面精细工,提高硬度和降低粗糙度,达到减小回差和增加密封性的效果。反作用式执行机构估采用O形密封圈形式,与推杆、轴套配合,结构简单,密封可靠,通过正确的设计和精确的加工,本机构省去了压缩弹簧的调节结构,可一次装成,减小调正的麻烦。推杆与阀阀杆的连接采用开缝螺母,装缷灵活。
低流阻直通单座阀和套筒阀结构简单紧凑,并具有相当大的流量系数。本阀采用了直通单座无底盖顶导向结构的阀体形式。体积小、重量轻、流道设计流畅,具有高效的特点。阀体和配管的连接形式采用凸面和凹凸面法兰,适应不同的公称压力。阀体分普通型和高温型两种形式,用于不同的工作温度。单座阀阀芯形式为上导向柱塞阀,套筒阀芯为圆柱型,由套筒的内圆导向,套筒经精密加工开出一定特性的窗孔。它们均具有精确的流量特性,符合IEC标准和国家标准规定的斜率偏差考核要求。标准型填料为聚四氟乙烯成型填料,根据现场使用要求还可选用柔性石墨等特种填料。
三、主要零件材料
阀体、阀盖:HT200、ZG251、ZG1Cr18Ni9、ZG0Cr17Ni12Mo2、铬钼钢(1.25Cr0.5Mo、5.0Cr0.5Mo、SCPH21、钛TI)
阀内件:1Cr18Ni9(需要特殊材料或硬化处理可与厂方商洽)
填料:聚四氟乙烯、柔性石墨
膜片:丁腈橡胶夹增强涤纶积物
压缩弹簧:60Si2Mn
推杆:2Cr13
膜盖:A3
衬套:2Cr13
垫片:橡胶石棉板、10、1Cr18Ni9不锈钢石棉缠绕垫片
